2018年11月13~14日,第七届GFIC全球家庭互联网大会在上海隆重召开,本届大会以“+连接,再创新”为主题,共设12大主题论坛:GFIC全球家庭互联网领袖峰会、GFIC亚太CDN年会领袖峰会、4K超高清论坛、IPTV创新论坛、视频加速论坛、OTT领袖峰会、家庭大屏营销论坛、融合CDN论坛、跨境加速论坛、亚太物联网峰会、智慧家庭AIoT论坛、5G车联网论坛。在13日下午举行的4K超高清论坛上,来自广东广播电视台电视制作部副主任 罗映辉做了题为《广东4K超高清电视实践与思考》的精彩演讲。



图为:广东广播电视台电视制作部副主任 罗映辉

4K行业发展状况

4K终端销售攀升,4K内容短缺

我国已成为UHD显示终端的生产、销售超级大国。国内UHD显示终端市场需求持续上涨,据了解中国面板制造商第八代生产线在扩张中,此外低成本RGWB 4K面板的导入、市场认可及推广带领了销售的增长。国内互联网、IT公司也在纷纷加入日益激烈的市场竞争之中。

国内4K电视机价格急速下降推动了4K渗透率的快速上升。据数据显示,2014年中国4K电视出货量990万台(占全球87%),4K渗透率为20%;2015年中国出货量约2000万台,4K渗透率37%;2016年中国出货量2300万台,4K渗透率44%。

广东广播电视台电视制作部副主任罗映辉表示广东电视台与央视及其他单位共同努力开展4K节目制播工作,根据《新闻出版广播影视“十三五”发展规划》,要适时开播4K超高清电视试验频道。此外,在颁布的《关于开展新数字家庭行动推动4K电视网络应用与产业发展的实施方案》中,为4K产业的发展实施提供了指南。国家政策支持广东地区先行先试4K产业建设,推动产业化发展。

4K超高清技术建设

广东规划力争3-5年建立成以4K电视为核心的超高清互动数字家庭网络。在2017年底实现一个4K超高清频道的播出,新增4k用户300万户,提供1000小时4k节目,光纤入户率达79%。根据预测,2019年,将提供3000小时4k节目,增加800万户4K用户,光纤入户率达88%;2020年,4K用户要达2000万户,光纤入户率达93%。

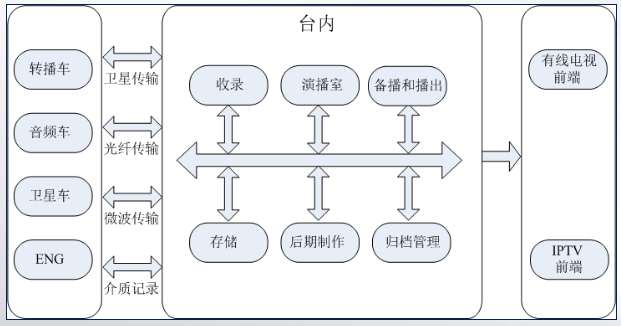

4K超高清制作系统:覆盖节目前期摄制、录音制作、演播室制作、现场转播、后期制作、包装、存储等生产环节。包括有4K ENG 采集设备、演播室系统、电视转播车、后期制作与素材储存管理系统。

4K ENG 采集设备:根据不同节目形态,配置不同机型;高档4K摄影机、广播级摄录一体机、轻便型4K摄像机;可用于专题片、纪录片拍摄;支持Rec.ITU-R BT 2020色域,支持HDR,部分机型支持BT 2100标准的HLG、PQ,部分机型提供厂家研发的HDR曲线。

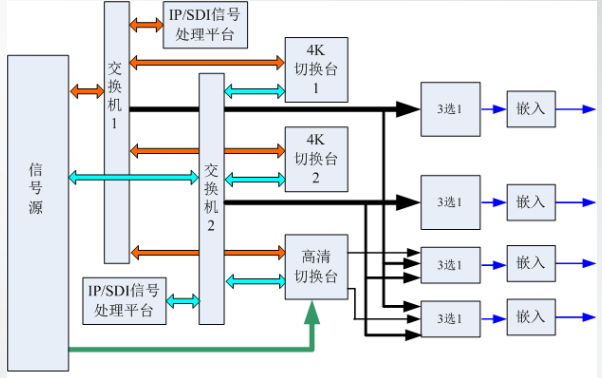

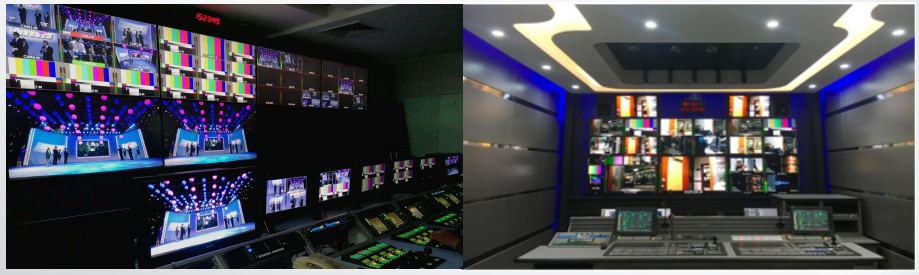

演播室系统:台内节目制播的主力平台,已经建成了一个演播室集群系统,正在建设一个大型的演播室系统、1个小演播室系统,规划再建设1个虚拟演播室。



演播室集群;预计将覆盖4个演播室,进行对4K超高清/高清的传输。其IP架构将以2022-7
主备独立播出通道,其还可实现音频AoIP及MADI网进行立体声、环绕声制播。

广东台经过前期的IP化实践,积累了一定经验,但是IP化带来多种好处的同时也面临着问题:人才短缺。未来重要的发展方向上,IP化标准还会升级,产品将得到进一步提升;两系统将采用SMPTE ST 2110标准的无压缩IP架构,并支持SMPTE ST 2022-7标准。

4K电视转播车

广东台在建中型转播车:SMPTE ST2110 这是一个标准的无压缩IP视频架构,其具备IP路由的环绕声制作播出系统,主备网络化调音台。根据规划,还将再建1辆大型4K转播车及1辆卫星车。

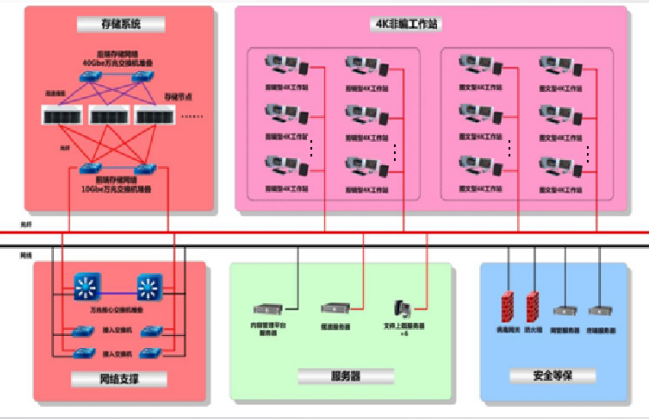

后期制作与素材储存管理系统



两大系统模块:

后期制作系统:具备两种后期制作流程模式:包括常规模式、高端模式;约有50个4K编辑工作站、网络共享存储、节目多工位协同工作、可剪辑、精编、审片,4K收录、素材文件交互、归档内容管理、4K节目送播。还具备了高端调色系统和特效系统。

素材存储与管理系统:

可实现数据的存储和重新调用,为导入或网络推送的4K原始素材提供缓存、4K素材和成片,也可保存在这个缓存里,素材文件的归档管理。第一阶段,可用存储容量约1PB,第二阶段,系统建成后容量约3PB。

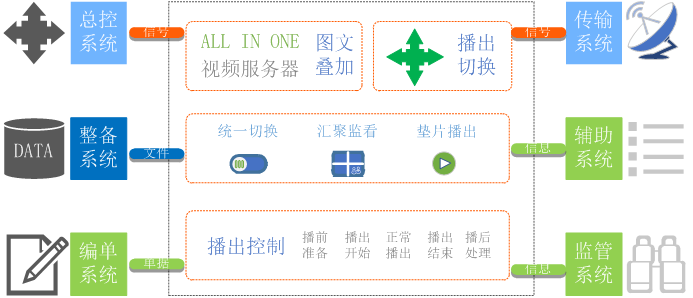

播出平台:以播出系统、播出控制系统为核心,加上总控系统、传输系统、备播系统、编单系统、辅助系统、监管系统等构成。

播出系统:4链路3G-SDI,ALL IN ONE播出服务器,同构主备、异构二备;可经过采集、导入、技审后,自动迁移到播出二级存储系统;再由播出二级存储系统迁移到主备和二备播出服务器播出。


播出控制系统:对外,与多系统信号交互;对内,控制播出服务器和矩阵,完成信号切换播出。

4K超高清节目制播






节目制作上:精选一批专题、综艺节目等进行4K超高清制作。

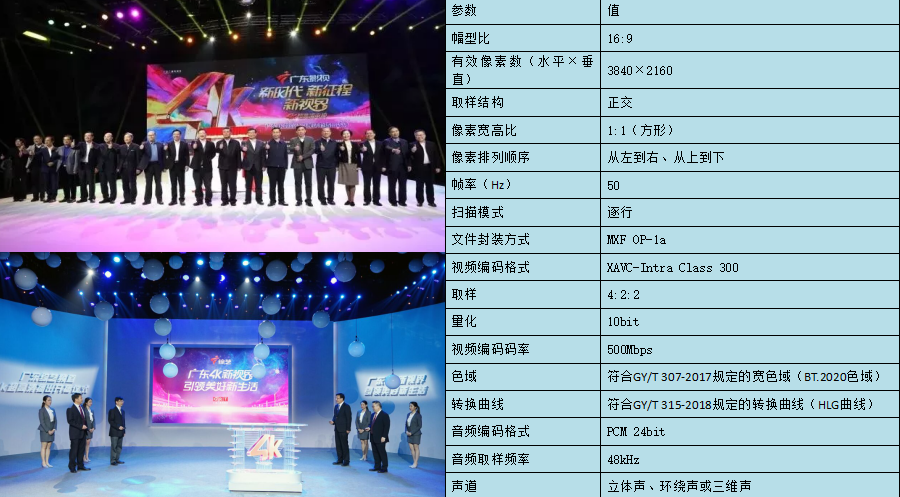

频道播出上:2017.12.23启动4K试验播出,2018.10.12综艺4K频道正式播出。整个试播期,累计上载4K超高清节目素材超300小时,播出时长超4300小时。

探索与思考

前期拍摄:机型的选择上主要为,单片:Super 35mmCMOS。其具备着小景深的特性,会突出主体。三片:2/3’CMOS,具备大景深,其画面信息量更大。

在信号画面的正确监看上,将采用Rec.2020色域,即HDR;Rec.709色域,即SDR。在后期制作上;减少转码,前期录制与后期制作尽量用同一格式,减少转码时间与损耗。

多层视频剪辑的实时性,非编性能、网络带宽和压缩码率,决定了剪辑的实时性。

SDR/HDR的转换优化(兼容高清节目)要做到可上、下变换质量,基础算法上,主要依靠用户微调。后期调色,前期把控,后期调色都要进行优化。照度要求上,要比高清要求高,演员、编导需适应这些趋势。此外,色域不同还会带来还原差异。

IP化带来的问题:IT人才短缺,网络管理,边界防病毒管理,审慎系统IP直连、全台PTP
。接收用户不太可能频繁更改电视机的色域及动态设置。从而影响节目的观看效果。广东台的应对是:在标准4K宽色域、高动态节目同时,另外再送一套下变换标准动态、709色域的4k节目。在实现播出传输到户时,不同性能用户终端,要形成多个流。

在终端的匹配与自动识别上,目前只有少量电视机支持HLG,整个链路尚待标准规范。

接收用户不太可能频繁更改电视机的色域及动态设置。从而影响节目的观看效果。如果用普通电视机观看宽色域、高动态节目,图像反而会发灰、不鲜艳。广东台的解决办法是:在标准4K宽色域、高动态节目同时,另外再送一套下变换标准动态、709色域的4k节目。
