江阴电视台新闻制作专业光盘网络系统

2005-12-28 18:36:20 作者:dvbcn热度:
作者:江苏省江阴电视台 张钧元 何涛 王科飞

21世纪初,江阴电视台开始逐步实施了采编播设备的数字化改造。2003年初,搭建了全数字新闻非线性制作网络系统,配合Sony公司的BETACAM SX摄像机和录像机,实现了新闻节目采编播各环节数字化,提高了新闻节目的质量。

2005年元旦节目改版,该网络上制作的《江阴新闻》节目的首播时间从晚上7:30分提前到6:30分,时效要求变高,对新闻节目的制作效率提出了更高的要求。为此我们将新闻部的摄录一体机全部更换为Sony公司新一代的XDCAM PDW-530P专业光盘摄录一体机,同时对新闻非线性制作网络加以升级改造,成功建成了江阴电视台新闻制作专业光盘网络系统,实现了专业光盘设备与原新闻网的无缝融合。节目改版至今,该系统一直运行良好,提高了效率,满足了我台对新闻制作的要求。本文在原新闻制作网络基础上,详细介绍了专业光盘网络系统的构成及其特点。

一 原新闻制作网络系统

江阴电视台原有的新闻非线性制作网络是一个典型的以SAN(Storage Area Network存储区域网络)为核心的采用FC光纤网络和以太网络相结合的双网结构的网络系统。磁带上载时同时产生高、低码率两种素材,高码率素材格式为MPEG-2 I帧40M格式,低码率素材为MPEG-4 800K格式。借助FC-SAN网络,实现高码率视频数据在各有卡工作站和光纤硬盘阵列之间的高速交换,同时借助以太网传输管理信息、低码率视频数据、音频数据以及文稿数据等。

图1原制作网络系统结构图

该网络支持新闻的整个制作和管理流程,包括报题、文稿、配音、编辑、字幕、提词、审片、总串、统计等,其网络结构简图如图1所示:在整个网络中主要包括:上下载及精编工作站(有卡工作站)8台、无卡工作站9台、新闻文稿工作站6台、配音工作站2台、审片工作站2台、MDC服务器1台和数据库服务器2台等。网络的有卡工作站上采用了Matrox Digisuite LX板卡。为了保证服务器的高可用性,主备数据库服务器和共享SCSI硬盘阵列构成了一个群集,当备机通过心跳检测线发现主机不能正常工作时,就可以自动接管主机的工作。 MDC(Meta Data Controller元数据控制器)服务器是光纤通道的文件管理服务器,在本网络中有卡工作站通过MDC服务器获得了素材的文件名称、文件大小、访问控制表等有关数据,从而访问光纤硬盘阵列。光纤硬盘阵列江阴台采用了美国DFT 1200型硬盘阵列,配有双控制器、双电源和双风扇,采用了RAID 3容错技术,在12块73GB光纤硬盘中,每6块做成一个RAID组,实际总存储容量为730GB。制作时,首先在有卡工作站进行1:1磁带上载,产生高、低两种码率的素材,结束后在无卡工作站上进行低码率素材的制作,最后在有卡工作站上完成高码率节目的再加工和下载。

二 专业光盘网络系统的构成

原新闻制作网络系统经升级成为专业光盘网络系统,结合了原新闻系统的总体结构,采用集中存储、数据库服务器、应用服务(三层中间件)、客户端多层体系结构,以媒资管理为核心,为电视台新闻生产业务部门提供了一个新闻素材上载、制作和新闻信息管理的安全可靠的集成化统一完整的技术平台。新系统采用MPEG-2 IMX数字压缩技术,结合原系统的数字压缩技术,实现多格式混编,无缝兼容原有系统,即可同时支持原系统的工作流程、文件格式和基于专业光盘的新的工作流程和文件格式。网络系统结构图如图2所示:其中,带色块部分的设备是本次系统升级主要添加的设备。

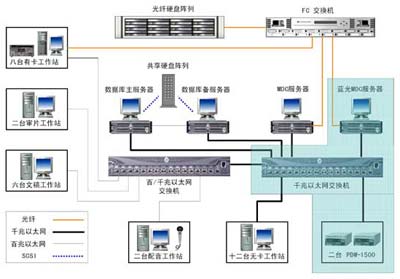

图2专业光盘网络系统结构图

本次系统升级新添置的设备如下:

* 2台XDCAM录放机PDW-1500P;

* 3台无卡工作站(连同原有的9台,可升级为XDCAM上载、编辑工作站);

* 1台24口纯千兆交换机;

* 1台MDC服务器。

新系统主要由专业光盘设备、专业光盘编辑设备、网络设备和相应的存储管理设备等构成。为适应新系统,原系统中的各种编辑设备需经过一定的软、硬件升级才能使用,无卡工作站经过升级可成为XDCAM上载、编辑工作站。本台的专业光盘摄录设备选用的是XDCAM PDW-530P专业光盘摄录一体机,拍摄时光盘上自动记录有MPEG-2 IMX格式的高码率素材和MPEG-4 Proxy 1.4M格式的低码率素材。新系统中,配合专业光盘设备,制作人员在无卡工作站超高速上载专业光盘的低码率素材,然后进行节目编辑,完成后再选择性上载专业光盘中有用的高码率素材,最后在有卡工作站完成高码率节目的再加工和下载,整个制作流程较原有系统得到了优化,制作效率明显提高,同时由于专业光盘系统比原系统少了编解码过程,节目的质量也有所提高。

责任编辑:DVBCN编辑部
