摘要

2020年9月22日,由众视Tech主办的“GFIC2020 5G全球家庭互联网大会”在上海正式拉开帷幕,大会围绕5G时代下家庭互联网应用场景落地、构建家庭万物互联等方向,探索未来5G对于家庭的影响及变化。

众视Tech“5G全球家庭互联网大会”是5G背景下国内唯一覆盖“内容、平台、网络、终端、服务”专注于5G家庭应用场景的Top盛会。

随着媒体深度融合的推进,推动制播等环节的IP技术发展,将成为未来电视台IP制播网络建设及4K/8K等超高清制播场景应用的关键,9月23日下午由上海市电影电视技术学会主办、上海文化广播影视集团有限公司技术中心协办的“5G环境下融合媒体IP制播网络建设与应用论坛”在上海召开,中央广播电视总台技术局录制一部高级工程师蔺飞带来《总台IP化制播应用与实践》为题的精彩演讲。

超高清视频产业迅速发展,4K/8K超高清信号对带宽提出更高的要求,传统的基于SDI(数字串行接口)采集制作、调度分发的方式已经不能满足技术更新的需求。行业内的共识是采用基于ICT(网络和通信技术)技术的IP化架构 。

一方面解决高带宽信号的传输和调度,另一方面基于IP架构的组网方式将改变传统广播电视信号只能由前向后线性传输的局限,是未来实现媒体融合、云计算、大数据分析等目标的技术基础。

国际上基于高清HD的IP化方案相对成熟,而国内电视制播IP化的原动力是超高清视频,当SDI成为瓶颈后从而寻求新的解决方案,UHD超高清在IP化的过程中带来新的优势的同时也出现亟待解决的技术问题。

当前,总台持续按照5G+4K/8K+AI总体格局向前演进,一方面是传统广电的技术更新超高清IP化建设,另一方面就是新媒体建设和媒体深度融合,新媒体和传统制播的互联互通,目前通过新媒体集成发布平台、大数据平台和中台支撑,已经建立了包括央视新闻、央视频等多个APP平台。

从2015年起,央视开始做4KUHD的节目,到了2017年建成第一辆4K IP转播车,近些年陆续有多套的4K IP制播系统建成,承担了央视春晚,70周年庆典活动等大量重点节目。

央视总台的IP化应用

现有的IP化系统,并未改变以前的制播流程,但是后台实现了IP化,这只能是IP化的第一阶段。真正要做IP化,将来一定会改变原有的传统广播电视的制播流程。

现在的制播IP化网络架构,采用SMPET2110标准,UDP的协议,在网络上跑的是Multicast的模式,组播协议使用的是IGMP,这是国际上的范例。

2019年国庆大阅兵期间,央视总台通过现有的A3、A4转播车、E16、800平米演播室系统,实现了全流程4K HDR直播。两辆转播车采用的都是2110单光栅单流的系统,其监看系统和应急系统还是采用的SDI。到了2020年,总台最新建成了一套综艺外场系统,采用的是2110单光栅单流,并且实现了纯IP源流监看,并且以交换机+网关来做应急处理。

2018年总台开播4K 超高清频道,台内的信号调度仍是以SDI为主采用4K TICO压缩到3G SDI进入总控系统,下一阶段才会陆续建设全IP化的调度交换系统。

自主创新IP化系统

依托于总台成立的“超高清视音频制播呈现国家重点实验室”,开展了超高清制播关键技术研究。通过联合总局规划院、上海交通大学、华为、格非等国内一流企事业单位,开发了4K IP信号调度及交换平台,构建起自主知识产权的IP信号调度核心。

通过华为的可编程逻辑芯片研发的网络交换设备、配合自主研发媒体节点设备、采用开放的标准协议,可以融合媒体一体化调度,将各种流全都汇聚一个平台上调度。全端口支持组播NAT,使其处理能力得到了百倍提升。可以分析帧边界,实现基于流的静切换,精确转发。

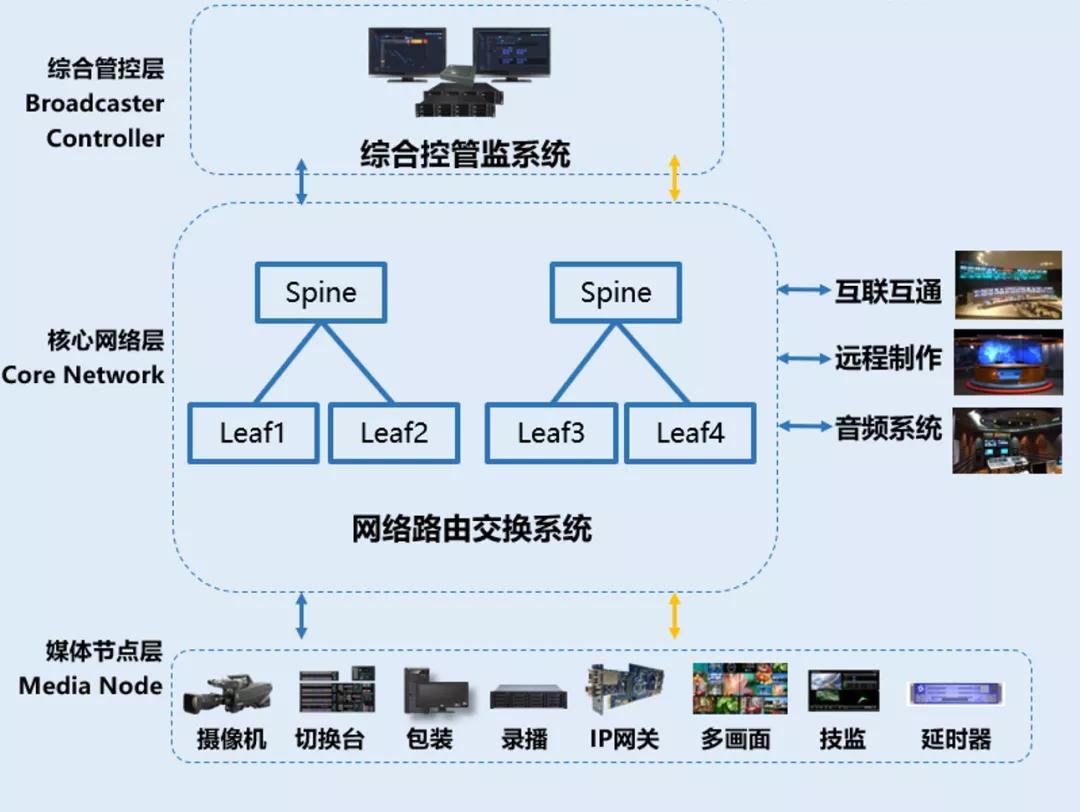

国际基于边缘网关IP架构中,最底层是媒体制播设备,包括IP多画面、摄像机等等,核心是网络交换设备,上层跑的是网络控制器,最上层是SDN。SDN一定要能控到底层的媒体节点的设备,系统才能顺利跑通,所以往往SDN和制播设备都是一家公司的产品。

而自主创新的IP化系统,SDN只需要控制核心网络交换设备,避免第三方媒体设备的私有协议,也不必支持IS05。

从网络无阻塞方面,CISCO有NBM用于无阻塞调度的管理,华为也在开发网络控制器完成类似的功能,让SDN更专注于业务。从SDI over IP角度来说,核心路由器+SDN的方案是比较优秀的解决方案,其工程师的信号思路也和AV矩阵类似。当然这仍是一种IP化第一阶段方案。

目前这套自主创新的IP化方案还没有最终的推出产品,但为构建IP化系统提供了全新的可能性。

未来IP化的思考与展望

IP化引出新的问题,2110无压缩12G的流和新媒体的流之间如何融合制作?如何体现全IP化的优势?还需要回基带进行转换?

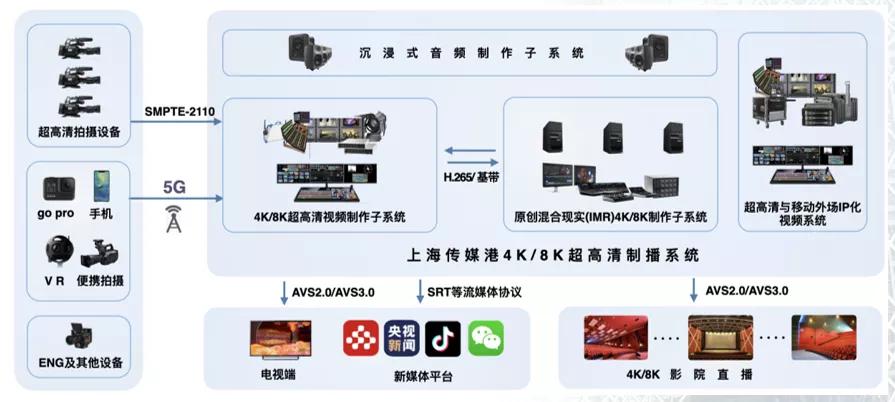

未来总台的上海总站将建成一个4K/8K+5G超高清的制播示范平台,同时和各种新媒体端进行连接,但是跟后期的系统、其他的子系统交互还使用的还是基带的方式。

国外的如世界最大的转播服务公司NEP,在全球拥有超过50个演播室,以“Anyone Anywhere”为目标,突破时间与空间限制的电视制作系统,IP技术也为NEP极大的节省了成本,提高了设备的利用率,大大减少设备和人员的周转,但是其实现都是基于高清业务。

5G高带宽下,超高清大视频将是目前最可行的应用场景,因此总台与三大运营商以及华为等签署了战略协议。

目前的IP化建设第一阶段,很多IP化优势还没有体现出来,但是并不是说IP化就不要做,因为IP化是改变传统制播的基础,会带来更多的可能性,不久的将来IP化在媒体行业还大有可为。

随着ICT的技术演进,如果不能把传统广播电视和最新的技术结合在一起,将很可能被这个时代所淘汰。广电也要重新定位自己,“先网后台”,把自己定义为原创视音频的制作和发布机构,应用最风口浪尖的技术,在浪头上好好搏击一把,而IP化恰恰是一切的基础。还需要广大同仁们一起努力。谢谢。
