智能光网络中的自动发现技术

何建吾

0、前言

　　智能光网络中存在多种不同的链路资源，如光纤链路、波长链路、SDH中各种STM层链路和VC层链路，以及OTN中的各种OTM层链路和OCh层链路等等。这些链路在ASON中称为子网点(SNP)链路，为了路由协议的可扩展性和路由分集，多个不同的SNP链路可以组合成子网点池(SNPP)链路(在GMPLS中这些SNP链路称为数据链路，而把这些SNPP链路称为业务量工程(TE)链路)。在ASON中这些SNPP链路资源是在由链路资源管理器(LRM)来管理的，即根据连接控制器的请求来分配或释放SNP链路连接。但是在管理和控制这些SNPP链路资源之前，首先要发现这些链路资源及其控制实体，这就是自动发现技术，是由发现代理(DA)、终端和适配器(TAP)以及链路资源管理器一起来实现的。

　　自动发现技术包括物理媒质层上邻接的发现、层邻接的发现和控制实体的逻辑邻接的发现。物理媒质层上的邻接发现是用来确认物理媒质层上邻近的网元的两个端口之间物理上的连接性(通过光纤或其他物理媒质)。层邻接发现是要确认(或根据SNP和TCP之间的关系推断)两个相邻网元之间的一对SNP的关联性，从而在一个特定的层网络上形成SNP链路连接。只要支持SNP链路连接的路径是有效的话，这种通过层邻接发现而获得的关联性就是有效的。而控制实体的逻辑邻接发现过程是要在控制这些SNP链路资源的两个控制实体之间建立逻辑的邻接关系。

　　本文提出了智能光网络中的一种基于光监控信道(0SC)方式实现邻居发现和链路资源发现的方法，包括邻接的控制实体自动发现、SNPP(SNP)链路的发现。

1、自动发现的原理

　　为了对层网络中的连接进行管理，在控制平面中，下层的传送平面资源是用一些实体表示的，图1所示的就是ITU-T G.805中描述的不同传送平面资源之间的关系、便于网络管理而来表示这些资源的实体以及控制平面所看到的传送平面资源的视图。从该图和ITU-T G.8080可知，智能光网络中的路由功能是以SNPP链路连接来理解传送平面拓扑的，在SNPP链路连接建立之前，必须要先建立下层的传送平面拓扑，即连接点(CP)之间的链路连接。SNP之间的连接关系以及CP之间的连接关系都可以通过网络管理系统实现人为的配置，也可以使用不同的机制来自动发现，比如使用在客户层净荷中加载Test信号或使用服务层的路径踪迹字节就可以发现这些链路连接关系。

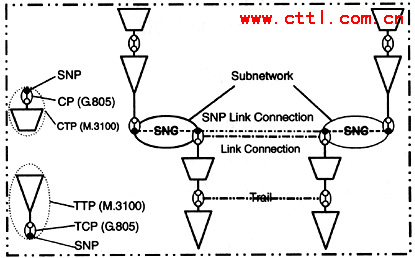

图1　传送平面、管理平面和控制平面中不同结构实体之间的关系

　　智能光网络中的自动发现主要是由发现代理(DA)、终端和适配器(TAP)和链路资源管理器(LRM)来完成的，如图2所示，其中发现代理是完全针对传送平面的名称空间(即是针对CP)来操作的，是要维护CP和CP之间的连接关系；终端和适配器是针对传送平面的命名空间和控制平面的名称空间来操作的，是要维护SNP和CP之间的绑定关系；而链路资源管理器则是完全针对控制平面的名称空间来操作的，是要管理SNP和SNP之间的链路连接，路由控制器也是针对这些SNPP链路(或SNP链路)来选择路由的。自动发现的目的是要最终获得相邻节点之间的SNPP(SNP)链路连接。

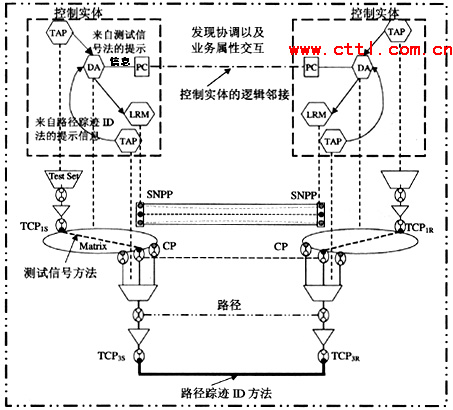

图2　自动发现时不同控制组件之间的相互作用

　　由上所述，要获得SNPP(SNP)链路连接关系，需要先获得两个相邻节点各自的SNP和CP之间的绑定关系，以及相邻节点的CP之间的连接关系。由图2中可知，SNP链路连接可以通过两种方法来获得，第一种方法是利用路径踪迹ID来发现对等TCP之间的连接关系(图2中的TCP_3s和TCP_3R)，也就是在服务层的路径踪迹字节中加载发现消息，将发现消息传输到邻近节点，邻近节点再从控制信道传送发现响应消息，从而获得TCP_3s和TCP_3R之间的链路连接关系，再根据本地配置和适配功能与路径终端功能之间的关系，从而获得本节点待联系的CP与邻近节点的CP之间的链路连接。结合本节点配置和维护的SNP和CP之间的绑定关系，最终获得本节点SNP与邻近节点对应SNP之间的链路连接关系。
