在多种网络中高清编码技术的应用解决方案

随着数字电视的不断发展，高清的需求，势在必行。

H.264作为新一代压缩标准，与MPEG-2相比，其算法更趋完备，能够达到更高的压缩效率，能更有效的实现高清编码；AVS是具有自主知识产权的、我国制定的数字音视频信源标准,可以达到与H.264相当的高压缩比。因此运营商以现有的设施为基础，采用H.264，AVS等高效编码方式，可传送更多高质量的内容，大大降低高清节目在有线、卫星和电信网络中传送的成本。

以下方案介绍的是高清编码在数字有线网络、数字无线（MMDS、卫星发射等）网络、地面数字电视网络、以及IP网络上的应用。

解决方案

方案涉及的主要产品为：算通E801型编码器、以及采用VS400视频服务器的算通综合播出系统。其中，E801HD是采用H.264MPEG4-AVC压缩标准技术的高清编码器，支持高清SD、标清视频、立体声模拟平衡音频，支持IPout；算通VS400视频服务器不仅支持MPEG-2和DVB-ASI标准的输入和输出，而且支持IP输入输出和H.264/AVS压缩标准。

方案图如下：

E801HD型编码器

1.高性能紧凑型的编码器，完全符合H.264/MPEG4-AVC标准

2.支持高清SDI视音频，模拟YPbPr，标清复合视频，立体声模拟平衡音频，支持IPout

3.高清视频输入格式SMPTE-296/SMPTE-274

4.支持MPEG4视音频压缩数据流的复用，支持DVB规范打包方式

5.音频编码支持MPEG-1Layer2格式

6.H.264/MPEG4-AVC视频数据直接通过IP封装模式输出；MPEGTSoverIP

7.IP编码输出满足UDP协议

8.清晰度可达1920x1080x59.94i/50

综合播出系统（VS400视频服务器）

算通综合播出系统使DVB硬盘播出系统迈进第三代(视频服务器-存储播出系统-综合播出系统)，它在成熟的“存储”播出系统基础之上，以提供支持多种业务的综合性播出平台，以及安全播出为根本出发点。采用算通VS400视频服务器的综合播出系统不仅支持MPEG-2和DVB-ASI标准的输入和输出，而且支持IP输入输出和H.264/AVS压缩标准，在固有的存储空间和传输带宽里可以存储、传输更多的高质量节目。

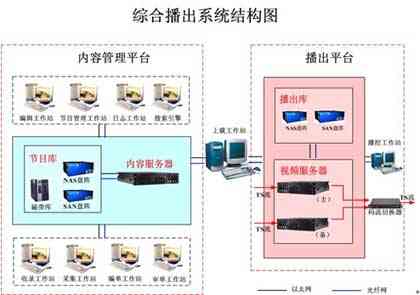

综合播出系统设计基于“编播分离”安全机制，以下是采用视频服务器1 +1热备的综合播出系统结构图：

从体系结构上看，系统分为节目制作和播出两大部分，避免了相互之间的干扰。系统基于编播分离的机制，由内容管理平台和播出平台2部分组成。其中，内容管理平台包括采集工作站、收录服务器、编辑工作站、管理工作站、编单工作站、审单工作站、日志工作站和内容服务器等设备构成，播出平台包括视频服务器、播控工作站、上载工作站和码流切换器等设备。上载工作站负责从节目库中找到需要上载的文件，从节目库复制节目到播出库中，它是沟通内容管理平台和播出平台之间的桥梁。

编播分离的综合性播出平台，将节目的制作和播出环节分开，保障了播出安全。并且，系统提供了一整套数字电视节目内容的收集、编辑、存储、管理、查询、编单、审查、播出解决方案，并可根据电视台不同的人员、部门设置情况调整工作流程，构建最接近用户需求的播出平台。在此基础上，电视台可以顺利地开展交互电视点播和数字节目插播DPI等增值业务。
