基于DSP的DVB流发射/接收系统

一、序言
　　
随着数字视频广播(DVB)技术的发展，国内开展了相关研究，其中真正研制数字视频广播流发射和接收系统的却很少。为满足DVB系统发射和接收的需要，基于DSP技术研制了可以进行0~8 Mbps的数字视频广播流（DVBS）发射/接收系统，误码率低于10-7。
　　
二、系统框图及流程
　　

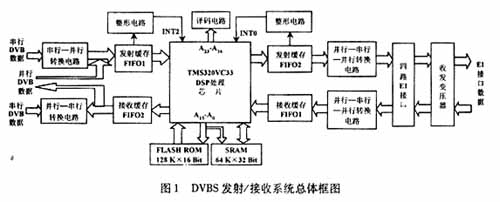

为满足0~8 Mbps的数据处理能力，采用美国TI公司最新DSP处理芯片TMS320VC33-120（以下简称VC33）为系统控制及数据处理器，美国 Lucent公司E1/T1收发两用芯片T7688作为发射/接收系统E1数据接口。E1接口即时分复用TDM方式PCM30/32传输，对系统发送端的时钟同步有较高要求［1］。系统在硬件和软件共同控制下，将输入数据流分割为4个标准的E1接口数据。系统总体框图如图1所示。

1DVBS发射系统框图及流程
　　

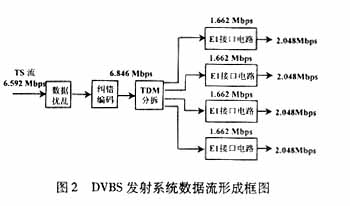

首先介绍DVBS发射系统数据流形成过程，如图2所示。发射系统接口电路中，为形成标准DVBS，系统将接口电路中接收到的6 Mbps视频流、384 kbps音频流、每188字节包含4字节的TS包头以及用户数据复合成传送流TS。系统在
传输中每隔40 ms还插入一个程序参考时钟PCR，相应TS包头将增加8个字节，插入PCR后系统速率增加为

在实际中，PES分组包头将会对视频和音频数据增加约1%，当数据送入系统信道之前，数据还需经过扰码及纠错编码，被分成4路分别送入4个E1接口电路。在图2中，纠错编码选用BCH（511，493）码，经过模2运算可实现纠正2个误码。由于纠错编码的加入，最后数据率增加为

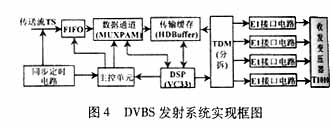

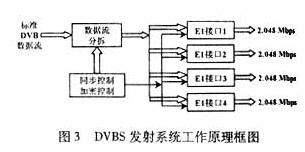

系统在VC33 的控制下将数据等分为4， 每路TDM输出的信号为1.662 Mbps，随后数据在E1接口电路中经加入帧同步头，联络信号及特定的填充字比特后形成标准基群的2.048 Mbps比特流，经E1接口电路变换为HDB3码后直接送出E1接口。发射系统的具体流程如下：并行DVB流(串行异步DVB数据先经过串并转换成16位并行数据)送至发射缓存1（FIFO1为4 k×16 bit），VC33判断缓存1处于半满后，从缓存1读取半满数据量并按照E1格式划分帧时隙、组帧、添加帧同步头、复帧同步头、添加信令等，写入发射缓存 2（FIFO2为4k×16 bit）。缓存2数据经过16位并行—1路串行—4位并行变换电路，完成4路2.048 Mbps比特流E1分组，经E1接口电路变换为HDB3码后直接送出E1接口。为避免出现缓存2数据被读空而缓存1未处于半满的数据紊乱情况，我们采用 VC33自动添加特定格式的添加字（在接收通道中必须将添加字检测并剔除）方法处理。DVBS发射系统工作原理框图如图3所示，DVBS发射系统实现框图如图4所示。

2. DVBS接收系统流程
　　
接收系统是发射系统的逆过程，其各框图与发射系统框图基本一致（本文略去）。接收系统流程是：接收变压器接收4 路E1数据，通过4位并行—1路串行—16位并行电路转换，送至接收缓存1（FIFO1）。当缓存1处于半满状态后，分别通过硬件电路及软件检测同步并执行接收主程序，完成去帧同步头、复帧同步头、信令及添加的特定比特的填充字工作，还原出并行DVB数据并送至缓存2（数据经过16位并行—1路串行转换电路，经发驱动电路完成串行异步DVB流的合成），完成并行DVB数据的接收。
　　
三、系统硬件实现
　　
1DSP工作方式
