移动电视热门方案评介

移动设备和电视广播是两个非常成功的传媒渠道和市场，结合二者功能和特征的移动多媒体广播技术则瞄准了两大渠道受众的庞大数量。目前在中国市场，参与竞争的移动电视标准有许多种，如国家广电总局推出的CMMB；由新岸线开发的T-MMB；上海交大和清华大学的DMB-TH/DTMB；华为的CMB；国家标准化管理委员会支持并由通信广播标准化委员会提出的CDMB；欧洲的DVB-H；韩国的T-DMB和高通（Qualcomm）的MediaFLO等。

据ABI预测，到2012年，移动电视用户规模将超过4亿。面对如此巨大的市场，众多半导体和设备厂商似乎仍一直对潜在的风险十分谨慎；而2008年爆发的全球金融危机则更成为移动电视产业发展的障碍之一。因此，EDN China特别推出移动电视热门方案评介，向广大工程师介绍该领域的主要技术方案的同时，帮助厂商寻找新的商机。
　　
CMMB标准

2006年10月，国家广播电视总局正式颁布了中国移动多媒体广播标准CMMB（China Mobile Multimedia BroADCasting），该标准采用广电研发的信道解调标准STiMi，面向手机、PMP等便携式设备的移动数字电视和音频信号接收，可实现卫星传输与地面网络相结合的无缝协同覆盖。北京奥运会期间CMMB的免费试用为其带来了推广的机遇。近日有消息称带有CMMB终端的TD-SCDMA手机获得工信部入网证；如消息属实，则CMMB可成功搭乘刚刚启动的3G产业实现推广。

中国移动电视市场的最大瓶颈目前仍是各个利益集团之间的矛盾。广电总局表示这一标准将在全国强制推行，以抗衡欧洲的DVB-H、高通的MediaFLO和韩国的T-DMB等标准。虽然CMMB还不是国家标准，但由于受到许多厂商的青睐，其已成为事实上的行业标准。晶门科技、创毅视讯、思亚诺（Siano）、泰合志恒/英飞凌、瑞萨等纷纷推出相关方案抢占市场。

泰合志恒/英飞凌方案可简单集成CAS系统

由泰合志恒和英飞凌（Infineon）合作完成的泰合志恒TP30XX系列CMMB芯片具有卓越性能和成本效率的，已得到业内的广泛认可。

泰合志恒首款量产解调器TP3001产品的尺寸只有8mm x 8mm，仅需28个外部元件就可以构成完整的CMMB方案，功耗低于45mW。泰合志恒业务拓展总监姜杰锋表示，市场上竞争产品尺寸一般为11mm x 11mm，为满足便携设备轻薄短小的发展趋势，他们后续的产品必须减少尺寸，这就是说必须在原来基础上全部重新设计。而他们的后续产品开发可以充分利用TP3001的原有设计，容易实现pin-to-pin兼容，减少了设计成本和周期。

最新采用SiP封装的TP3011是泰合志恒芯片家族的新成员，是完全兼容CMMB标准并具有高集成度的接收器，适合任何一款移动设备，例如手机、PDA、PMP、GPS和车载播放器等。

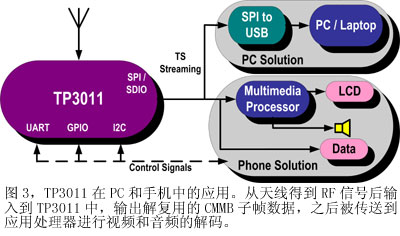

通过优秀的信号处理和ASIC技术，TP3011提供了最好的移动和室内接收性能，以及较长的观看时间。通过集成一个多频段的tuner和一个高性能的解调器，TP3011使得终端客户能以最小的封装，最低的成本和最短的时间进入市场。除了芯片本身，泰合志恒还提供一个完整的开发包（包括了EVB板和兼容Linux、WinCE、WinXP操作系统的一系列软件），大大简化了TP3011集成到主系统中的过程。

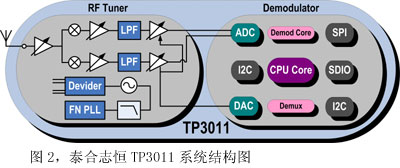

TP3011在同一封装内集成了解调器和调谐器，而尺寸仍保持8mm x 8mm。芯片支持8MHz带宽和BPSK/QPSK/16QAM调制方式，功耗低于60mW，具有超高的接收性能（BPSK：102.1dBm），提供SPI/SDIO接口MSF数据输出。

　　

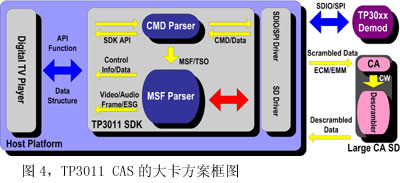

TP3011技术方案的主要特色除了集成单片CMMB接收器（SiP）并完全兼容CMMB标准外，其灵活的TS分配技术可以节省动态功耗。较小的PCB尺寸、对多种数据率服务频道的支持，以及SDIO和SPI接口都是TP3011的主要特点；此外该产品还可简单地集成CAS系统。姜杰锋介绍说，目前泰合志恒已经和武汉天喻集成了CAS大卡，并在Nagra提供的测试环境中通过验证测试。由于前期的SDK架构设计已经考虑到了对CAS的支持，所以客户在集成CAS的过程中，不用再调整任何应用接口，集成和调试非常便捷；同时我们也正在开发基于SMD的CAS方案。

值得指出的是，泰合志恒另一款新产品TP3021则在集成解调器和调谐器的同时，集成了晶振和无源器件，尺寸为9mm × 9mm，功耗小于80mW，接收性能在QPSK调制方式下为99.6dBm。采用TP3021进行设计的最大优点是可以减少设计周期，不需要作任何RF设计方面的调整。TP3011和TP3021目前可提供样片，并将在短期内实现量产。

姜杰锋说，除了做好产品的稳定性和相关设计外，泰合志恒与产业链的芯片厂商、分销商、IDH和终端厂商建立了合作伙伴关系，共同开发满足用户不同需求的方案。比如TP3001和TP3011由泰合志恒和英飞凌合作开发，TP3021中的调谐器技术则来自夏普（Sharp）公司。在芯片配合方面，泰合志恒的芯片可以与ADI、Maxim、NXP、FCI的调谐器；英飞凌、NXP、MTK的GSM基带；高通和威盛的CDMA基带；大唐、ADI和T3G的TD-SCDMA基带；安凯、瑞芯、Core Logic、飞思卡尔、Marvell、Telechips等公司的多媒体处理器很好地配合工作。另外他还指出，未来芯片最核心竞争力可能在算法上，优异的算法可以减少对芯片内存储单元的需求，这意味者芯片面积和成本的进一步减少。

在国家广电总局2008年底通过中国政府采购网公布的CMMB终端集采招标结果中，共有120家左右的终端企业进入中标名单。采用泰合方案入围的，既有国际品牌，也有众多国内知名厂商，产品线涵盖了TDS-CDMA/CDMA/GSM/GPS/PMP/USB Dongle/蓝牙设备等。新上市的TP3011作为集成了泰合志恒和英飞凌的SiP产品，能帮助终端厂商在CMMB的市场竞争中取得更大的优势。

 [FS:Page]; 瑞萨/明波方案提供硬件H.264解码

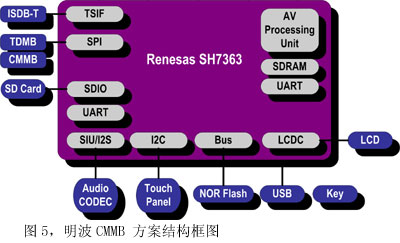

瑞萨科技公司（Renesas Technology）推出的SH-Mobile UL系列作为高端处理器SH-Mobile中的普及品，集成了动态影像引擎和高性能CPU内核，是一款性价比极高的产品，并具有针对地面数字广播应用的外设功能，尤其适用于移动电话地面数字广播应用。近日，高性能的SH-Mobile UL系列处理器已被成功应用于上海明波通信技术有限公司（Shanghai Bwave Technology）推出的新一代移动多媒体数字电视技术方案中。该方案围绕SH-Mobile UL系列处理器构建，主芯片采用Renesas SH-Mobile UL 系列处理器SH7363，完整支持CMMB技术标准，具有卓越的移动接收性能和用户操作界面。

由于SH-Mobile处理器提供了专用的硬件H.264 解码单元，使明波的CMMB方案可流畅播放30fps 640 x 480分辨率的CMMB 视频。整机功耗低的突出特点对于延长移动设备的电池使用时间至关重要；此外，其小型（8 mm × 10 mm）封装和较少的引脚使系统设计变得十分轻巧。SH-Mobile UL2比其上一代产品，如SH-Mobile UL和SH-MobileL3V的视频处理性能提高了大约30%，有助于通过集成的外设功能，如USB 2.0（高速）接口等，降低总系统成本。

在此平台上，明波已相继开发了面向日本、巴西市场的ISDB-T O
