（2） 系统参数
系统参数的选择决定了系统有效码率、发射台数量、功率等级、移动速度等系统性能，所以系统参数的确定是系统设计的关键。
系统参数的选择主要是一个优化的过程。
对移动接收系统来讲，一般选用2K模式，在16QAM参数下，支持移动速度到200公里/小时左右；移动接收时，由于电波传输衰耗大，64QAM调制参数一般不选用。采用较多的是QPSK和16QAM。

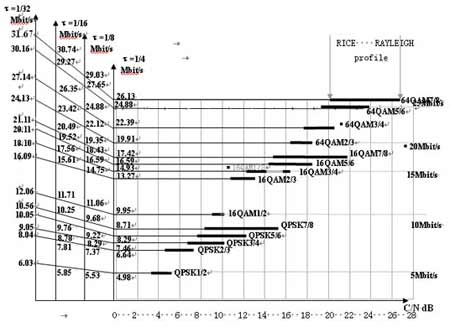

有效码流与保护间隔、打孔率和信超比(C/N)之间的关系如图2所示。
图2
点击此处查看全部新闻图片
保护间隔的大小与站点距离有关，保护间隔小，有效码率高，但相邻站点间距离要求小，发射台数量增加。如在2K模式下选保护间隔1/32，相邻站点间距离必须控制在2.1公里左右。本系统选用1/4参数，站点间距20公里左右。

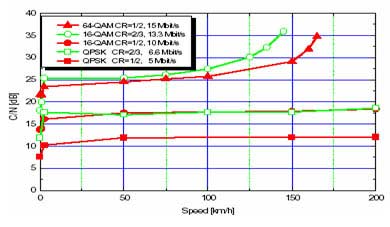

根据国外研究，对移动接收系统来讲，校验参数CR优先选用1/2，如图3所示。
图3 各种调制需要的载噪比（DVT-B，2K）
从图3中可以看出：选择参数（16QAM，CR=1/2，10.Mbit/s）要求的载噪比与参数（QPSK，CR=2/3，6.6Mbit/s）相等，但有效码率不同。所以在移动接收情况下前者较优。
综合考虑上述因素，本系统设计选用2K模式，16QAM，CR1/2，保护间隔1/4，有效传输码率9.95Mbit/s。对应的接收机门限电平值如表1。
表1
门限 QPSK 16-QAM 64QAM
接收电平 固定 16 22 30
（dBμV） 移动 22 29 38
说明：该门限值为SFP（SUBJECTIVE FAILURE POINT）
如果接收天线按0dB增益设计，在19CH对应29 dBμV接收门限的空间场强为52 dBμV/m左右。

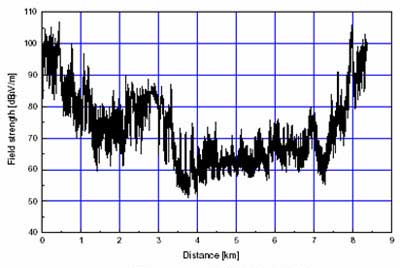

国外DVB-T系统在2K，16QAM，CR=1/2，保护间隔1/32时实测数据如图4。
图4 DVB-T 接收场强（34CH）
试验证明在场强大于47dBμV/m后，收视效果良好。国外的测试结果间接证明了上述接收门限选择的合理性。

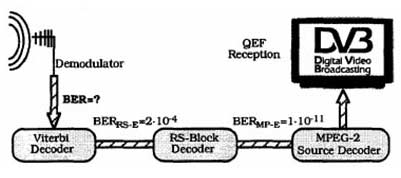

上述门限值对应Viterbi解码后的误比特率为BER=2E-4，如图5所示。
图5 接收门限要求图
经RS解码后达到1E-11的“准无失真”水平。
选用保护间隔1/4参数（时延55.6us），理论上要求相邻站点间的距离≤16.8km，但考虑到天线根部附近场强的关系，两站间隔可以在20km左右。
（3）保护间隔问题
采用多载波方法，允许较长的符号持续期，降低了符号间干扰，但不能完全消除，因为反射信号也可能在经过了符号的持续周期TS后到达接收机造成干扰。
为了使彼此相继的符号即使在有反射也相互独立，必须将持续期为TU的每个OFDM符号人为地加入一个持续期为Tg的“保护间隔”。通常为TU的1/4、1/8、1/16、1/24……等，通过IFFT形成的OFDM信号在保护间隔Tg中周期性地重复。如果保护间隔选择1/4波长，即将持续期TU的后1/4部分复制到始端，将其放在有效信号持续周期TU的前端，形成保护间隔Tg。保护间隔的选择主要与车速和环境条件有关。
合理设置保护间隔，一方面可阻止前一个符号干扰有效符号持续周期内的数码信号，另一方面由于信号周期性继续，可以确保在快速傅里衰逆变换（IFFT）窗口范围内的所有反射信号完全被接收，只要直射波和反射波之间的时延差不超过保护间隔，所有的反射信号都会增加接收天线的接收信号的强度，这就是数字移动电视的所谓“分集效应”使无线接收信号的强度增加，也就是说数字移动电视所需要的发射机在同等接收效果的情况，所需的发射功率比其他方式的发射功率小。当反射波的时延超过保护间隔Tg，不再具有积极的作用。而完全是一种破坏作用时
