数字技术的高速发展使广播电视进入了由彩色电视向高清晰度电视( HDTV) 跨越的过渡时代,音/ 视频产品数字化、高清晰度化已成为未来家电视听产品的趋势. 高清电视音频解码方案有欧洲数字视频广播(DVB) 标准采用的MPEG22 ( layer I ,layer II) 和美国A TSC 标准使用的Dolby AC23 两种. 其中DVB 标准被大多数国家接受,中国正在制定的数字电视标准同样是基于DVB 标准. 目前国内外许多公司都在从事高清电视及机顶盒芯片的研究,低成本高性能的芯片具有一定的竞争优势.音频解码是解码芯片的一部分. 作者通过对MPEG-2 多通道音频解码算法介绍及其优化,C 程序定点化,高性能媒体处理器DM642 简介, DSP/BIOS 实现实时音频解码和输出流程,完成了DVB标准的音频算法优化及DSP 移植.
1 DVB 音频算法及改进
DVB 音频是MPEG-2 音频解码标准的子集,它采用MUSICAM 算法进行压缩,利用给定的声音单元对位于临近频率较低声级的声音(或噪声) 有着遮蔽作用,对于听不见的声音单元不进行编码,这有利于在低数据率下进行音频编码. MPEG-2 支持多通道(5. 1 声道) 和采样率分别为16 ,22. 05 ,24kHz 的低采样率的扩展. 其中低采样率扩展只需对MPEG-1 的比特流和比特分配表进行很小的变动就可实现解码. MPEG-2 多通道扩展音频解码的帧结构见图1.

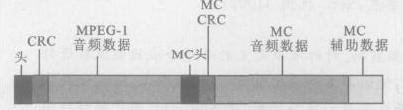

图1 MPEG-2 音频帧
MPEG-2 音频帧由MPEG21 音频数据和多通道(MC) 音频数据组成,其中MPEG-2 附加的多声道数据放在MPEG21 的辅助数据区. 由于采用了与MPEG-1 相似的帧结构, MPEG-2 音频可以后向兼容MPEG-1 音频,即MPEG-1 音频解码器可以恢复MPEG-2 音频数据的两声道信息,而用MPEG-2解码器则可以解码完整的多通道音频数据.MPEG-2 音频解码流程如图2 所示. 其解码过程可分解为:帧分解,反量化,逆矩阵解码,子带综合滤波. 当输入比特流经过帧分解后,解码器将位分配信息、量化因子选择信息和音频样点送入反量化器恢复子带样点,子带样点经子带合成滤波器重建各声道的脉冲编码调制( PCM) 样点.

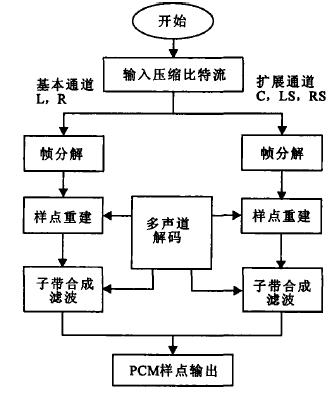

图2 MPEG-2 音频解码流程

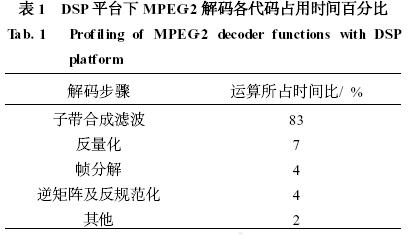

表1 是在DSP 平台上统计解码各步所占用的时间. 可以看出,数值计算主要集中在子带合成滤波,若采用MPEG-1 建议的算法流程[2 ] ,以两声道48 kHz 采样率为例,乘法运算量为(48 000/ 32) ×(64 ×32 + 512) ×2 = 7 680 000 次/ s. 因此,程序优化主要针对此步骤,并且对多声道音频,优化算法所减少的运算量与声道数成正比,因为子带合成滤波对于每个声道的样点是分别进行的.
2 算法及存储优化
首先,利用合成窗系数的对称性
Di = - D512 - i i = 1 ,2 .255 (不包含64 ,128 ,192) (1)
对于特殊的点:D64 = D448 ; D128 = D384 ; D192 =D320 ; D0 = 0 ; D256 = 1.144 989 014因此只需要存储257 个点,就可以表示原来的512个点,窗系数存储量减少了一半.
进一步对标准ISO/ IEC 11172-3附录B 的位分配表观察可知,表B2. b 是对表B2. a 的扩展,表B2. d 也是对表B2. c 的扩展,因此实际只需存储表B2. b 和B2. d ,设计读表法就可以访问4 张表格的数据,位分配表存储量也降低为原来的一半. 子带合成滤波流程见标准ISO/ IEC11172-3附录图A. 2 ,标准中规定的流程复杂,中间变量多.根据文献可以对标准里的合成子带滤波器流程简化:
其中:Di 为窗系数; Sk 为子带样点.
经过以上变换, 省略了中间变量U 和W . 且利用余弦函数性质,由32 点的Xi 代替64 点V i . 简化了子带合成滤波的步骤, 并使存储
