H3C EPCN有源EoC技术白皮书

摘 要：本文介绍H3C针对广电网双向改造推出的EPCN技术， 主要涉及EPCN技术原理，典型组网，主要特色等内容，并且介绍了H3C公司EPON+EPCN的整体双向网改造解决方案。

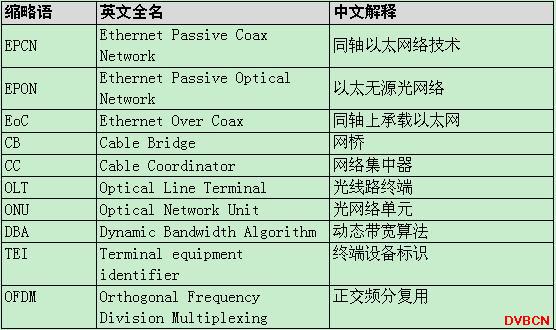

缩略语：

目 录

1 概述

1.1 形势与产业政策
1.2 网络与技术现状

2 EPCN技术介绍
2.1 体系结构
2.2 传输原理

3 EPCN技术特色
3.1 组网能力
3.2 高带宽和带用户能力
3.3 业务承载与QOS.
3.4 安全部署
3.4.1 数据传输安全性
3.4.2 设备管理安全性
3.5 设备管理
3.6 网络运维

1 概述
1.1 形势与产业政策
国家积极推动三网融合， 2005年的《中共中央关于制定国民经济和社会发展第十一个五年规划的建议》中指出“宽带通信网、数字电视网和下一代互联网等信息基础设施建设，推进‘三网融合’，健全信息安全保障体系。”

广电总局在十一五规划将“数字化”“双向化改造”列为了重点工作：“推动有线电视数字化整体转换，促进有线电视网向下一代网络演进。今年要继续加快城市有线电视数字化整体转换步伐，加快有线电视光纤化、双向化改造步伐，加大新业务新服务的开发力度，逐步实现双向、交互、多功能、多业务，全面提升有线电视网络技术水平和业务承载能力，发挥有线电视网频带宽、低成本、易普及的优势，使有线数字电视成为进入千家万户的多媒体信息平台，满足社会各界和当地居民的多方面的需求，积极稳妥推进三网融合”。

1.2 网络与技术现状
我国有线电视网覆盖用户近1.5亿户，绝大多数用户的网络都没有进行双向改造，这样的网络仅能满足单向的广播电视节目传输， 无法开展双向交互等增值型的业务。

目前有线电视双向改造主要有三种方案：一是采用CMTS方案；二是采用五类线直接入户方案（EPON+LAN 方案）；三是采用同轴线缆入户方案（EPON+EoC方案）。

CMTS方案在原有的HFC线路上传输上/下行数据，需要对原有的HFC线路进行改造。主要牵涉到放大器、光节点、分前端的设备更换及增加，部分需要更换电缆、接头等无源设备。对于未进行HFC网络改造的情况下，改造环节多、成本较高。对于已完成HFC网络改造， CMTS存在带宽低，上下行带宽不对称的缺点；导致单位带宽成本高，无法支撑后续宽带业务等多业务的提供。反向回传噪声问题，导致后期维护成本高、定位困难。从全球范围看，只有很少几家设备供应商，是逐渐边缘化的技术。这些问题导致了CMTS技术在双向网改造中竞争力不及EPON。 从目前的情况来看， 在小区光节点以上部分充分利用原有光纤资源，采用EPON技术来组建最后1公里接入网络基本上是主流的选择方案。对于最后100米的接入方案则存在较多争议。

五类线入户方案，即采用EPON+LAN方式。单从方案上看是最理想的方式，并且国内已经有部分城市实施了这一方案，但是由于五类线资源问题，这个方案只能是在局部有条件的地方获得突破，很多地区无法克隆这套方案。该方案可用于解决新建小区或者能比较简单布署五类线入户的地区。

对于大多数广电来说，从小区光节点到用户端的同轴线资源是我们可以直接借用的，采用基于同轴线缆的入户方案是广电双向改造的较好选择。采用EoC技术可以很好的保护原有的同轴接入网资源，有效的节省投资。

EoC是在同轴电缆上传输以太网数据的技术统称。根据早期区分习惯，EoC技术分为无源EoC和有源EoC。

无源EoC直接把以太网的基带信号通过无源器件耦合到同轴电缆中传输。该方案要求：局端数据信号必须到楼道，从楼道到用户端CABLE网络必须为星型，EoC经过的CABLE网络不能有分支分配器。这些条件限制了无源EoC的应用范围，无法适用于广电常见的树型网络。由于采用简单的信号耦合，无源EoC抗干扰能力差、对阻抗匹配要求高，CA[FS:Page]BLE线悬空会导致网络自环不可用等问题，实际使用中适应性比较差。

有源EoC技术，现在业界方案多种多样，规模、成熟度不一，大多是基于调制技术。比如有：Moca、HPNA、Homeplug1.0、WLAN降频等技术，均将数据信号调制到能在CATV同轴网传输的某一频段上，然后将CATV信号和调制后的数据信号混合传输，下行方向传输CATV和数据调制信号，上行方向传输数据调制信号，为双向数字电视平台提供回传通道。但这些方案由于技术本身局限，对于广电双向网改造和宽带接入应用并不十分适用。如基于WLAN降频和Moca技术的EoC设备存在高频衰减大，可能需要更换楼道分支分配器才能应用，支持用户数少等问题。基于HPNA、Homeplug1.0的EoC设备存在物理层速率低，不支持用户间隔离等。

基于现有技术不足，H3C针对广电双向网络改造和家庭宽带接入应用提出了具有自主知识产权的EPCN技术。该技术也是属于有源EoC技术范畴，但有效解决了其他有源EoC的技术局限，通过物理层采用同轴线缆， 链路层采用以太网技术， 引入点到多点通信控制技术，使得以太网在点到多点的同轴接入网中进行承载。通过专有技术解决CABLE网络从光节点到用户端跨越分支分配器、放大器等导致衰减大的问题，实现了单台CC网络集中器的最大覆盖，物理层速率、支持的最大用户数和抗干扰能力也得到很大提升。使客户在应用EPCN设备实现广电双向网改造中实现最大投资收益比。

2 EPCN技术介绍
2.1 体系结构

EPCN技术采用点到多点的用户网络拓扑结构，利用广电原有的同轴电缆实现数据、语音和视频的全业务接入。H3C EPCN系统由CC网络集中器、CB网桥和分支分配器组成。CC集中器放在小区机房、小区光节点或者楼道内，CB网桥放在用户家里机顶盒上。两者之间由分支分配器组成的树型或者星型CATV网络相连。

CC集中器除了提供网络集中和接入的功能外，还采用了VLAN/QoS技术，能够对用户的数据、语音和视频的全业务进行精细化管理，可以针对用户的不同业务要求进行带宽分配和管理配置，并且采用黑白名单的方式实现对用户管理。

所有CB网桥的上行数据都传递给CC集中器，CB网桥之间不能互相通讯。也就是各个用户之间是隔离的，这可以有效避免相互之间的影响。

2.2 传输原理
H3C针对广电双向网络改造提出了具有自主知识产权的EPCN技术物理层次采用低频传输技术，具有较小的CABLE线路衰减特性，传输距离远。EPCN技术使用OFDM调制方式，在2-30MHz频段使用近千个子载波；每个子载波可以单独进行BPSK、QPSK、8QAM、16QAM、64QAM、256QAM和1024QAM 调制；OFDM中各个子载波频谱有1/2重叠正交，这样提高了OFDM调制方式的频谱利用率。在接收端通过相关解调技术分离出各载波，同时消除码间干扰的影响。并且采用Turbo FEC错误校验结束，大大的提升了EPCN的抗干扰能力。在EPCN系统中，H3C独创的提出MASTER-SLAVE模式适应广电同轴接入网络模式。CC集中器设备定义为MASTER模式，CB网桥设备定位为SLAVE模式，相互之间是从属关系、由MASTER设备管理控制SLAVE设备。

其次针对MASTER-SLAVE这种点对多点组网特点，进行链路层改造，引入EPON MPCP多点控制以太网通信技术，利用以太网技术在点到多点的同轴接入网中进行承载数据信号，适合广电最后1000米网络特点。此特性也是H3C有源EPCN系统强于其他Homeplug AV标准EoC系统的最大优势。

H3C有源EPCN系统的的上下行数据采用了不同的传输方式。这是专门为了适应Cable网络共享媒质的特性而设计的。
每当CB上电后，CB会搜索CC集中器，并在CC集中器上注册自己的MAC地址，同时，CC集中器给每一个CB分配一个唯一的终端设备标识（TEI）。

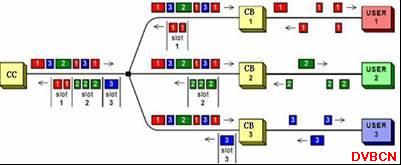

图1 上下行传输原理

下行方向，数据从CC集中器到多个CB以时分复用技术（TDM）广播到各个CB。当数据信号到达CB时，CB根据TEI，在物理层上做判断，接收给它自己的数据帧，摒弃那些给其它CB的数据帧。举例，上图中，CB1收到包1、2、3，但是它仅仅发送包1给终端用户1，摒弃包2和包3。

上行方向，可采用时分多址接入技术（TDMA）和载波检测多路复用（CSMA）传输上行流量。CSMA面向优先级，提供四级优先级。基于128位AES严格加密。TDMA面向连接，提供QoS保障，其采用DBA(动态带宽分配)技术大大提供带宽传输效率。具体DBA算法由CC集中器实现。

CC集中器会根据系统的配置，给CB分配特定的带宽，在采用动态带宽调整时，CC集中器根据指定的带宽分配策略和各个CB的状态报告，动态的给每一个CB分配带宽。对于CB设备来说，总的带宽就是有多少可以传输数据的基本时隙，该基本时隙可以调整，典型单位时隙内可以发送64byte数据。在一个CC集中器端口下面，所有的CB与CC集中器端口之间时钟是严格同步的，每一个CB只能够在CC集中器给他分配的时刻上面开始，用分配给它的时隙长度传输数据。通过时隙分配和时延补偿，确保多个CB的数据信号耦合到一根电缆上时，各个CB的上行包不会互相干扰。

3 EPCN技术特色

广电双向网络的最终目标是实现三网融合，能在一张网上承载多业务， 满足语音，视频，数据等不同种类业务的承载需求。性质上是运营网，这需要双向网络提供可控，可管的手段，并尽量减[FS:Page]少网络TCO支出，在尽可能短的时间内收回投资成本，实现盈利。

H3C EPCN产品技术从组网能力、业务承载， 用户识别，QoS保障，网络管理， 网络安全， 网络运维等方面提供了全方位的方案，帮助运营商实现网络的运营。

3.1 组网能力

网络拓扑结构。支持星形，树形等多种同轴网络结构。

头端设备可覆盖500～1000，200～500，20～200个用户，适应多种光节点放置方式。

头端设备可以根据实际情况，只对有需求的场合进行安装，不需要一次性将设备部署到位，用户端设备可以随着用户的增加滚动投入，可以按需安装。投资、回收具有很强的可预见性无需改造同轴网络、对同轴网络质量要求低：

小区、 楼道内原有HFC网络无需改动， 家庭网络内部的网络也无需改动，不需要重新布线， 节省施工成本；

接入方便，组网灵活：用户家里如果有多台交互式的STB分布在不同的房间， 则只要在相应的房间增加CB设备即可；

支持旧有网络中的450MHz 750MHz 860MHz等各种频率范围的分支分配器。EPCN采用低频2MHz～30MHz的频率，对网络中新旧分支分配器网络中的分支分配器设备无特殊需求。

支持局端设备到终端设备间60dB以上的线路衰减储备

可以通过放大器、寻址器，支持通过无源附件设备跨接放大器，跨接后对原有电视信号基本没有衰减影响。避免有源中继设备故障或者断电导致原电视信号中断的故障。

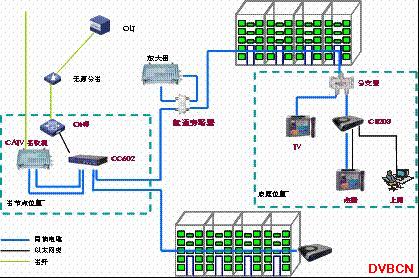

典型组网图如下所示：

3.2 高带宽和带用户能力

EPCN具备业界领先的数据传输效率，物理层传输速率可达到200Mbps，1个CC集中器 头端每个端口支持可以支持253个CB。

3.3 业务承载与QOS

针对Internet网络访问业务，电视点播业务，Voip语音业务等不同业务，能通过VLAN标识或者IP ToS等区分不同业务的优先级。并能根据不同用户或者小区方案需求，保证高优先级的业务优先。比如某小区用户同时开通电视点播和上网业务，该小区用户以电视点播业务为主，可以通过QoS设置保证电视点播业务优先。如果其中某个用户以上网优先，也可以单独通过QoS设置保证该用户上网业务有线。 也支持通过IP地址和IP端口来区分不同业务的优先级，来保证高优先级优先。比如某些组网中，不同节目使用的IP地址或者端口不同，或者用户的IP地址不同，我们可以根据方案及业务需求来保证该节目或者该用户优先级。

总之实现对每个用户进行带宽分配，并保证每个用户的QoS。系统使用CSMA以及DBA技术实现不同用户，不同业务的QoS控制。针对付费用户等级的不同，EPCN系统也可以针对不同等级用户设定不同的流量限制。带宽分配灵活，服务有保证。

3.4 安全部署
3.4.1 数据传输安全性

对于安全性的考虑。上行方向，CB不能直接接收到其它CB上行的信号，缺省状态下CB之间的通信是禁止的。对于下行方向，由于EPCN网络，下行是采用广播方式传输数据，为了保障信息的安全，从几个方面进行保障：

对于给特定CB的数据帧，其它的CB在物理层上，也会收到数据，在收到数据帧后，首先会比较TEI标识是不是自己的，如果不是，就直接丢弃，数据不会上二层，这是在芯片层实现的功能，对于CB的上层用户，如果想窃听到其它CB的信息，几乎不可实现。
VLAN隔离：通过VLAN方式，将不同的用户群、或者不同的业务限制在不同的VLAN，保障相互之间的信息隔离。

数据采用128位AES加密。

3.4.2 设备管理安全性

局端设备分级分权限访问控制。支持管理员和普通用户两种权限控制，管理员可以编辑修改设备配置，普通用户只能查看设备网络信息。

支持用户认证接入管理（白名单功能）。只有付费用户的终端设备才可以允许接入网路。对于租期到达，取消付费的用户可以方便的限制接入。用户必须付费以在系统中登记后才能正常接入网络。

对非法接入或危险用户进行接入禁止控制（黑名单功能）。对待特殊情况下对网络进行恶意攻击或非安全访问的用户可以通过将该用户列入黑名单的方法隔离。黑、白名单可以导入导出。

3.5 设备管理

[FS:Page]CB设备无需配置IP地址，也不需要支持SNMP管理， 所有CB设备通过EPCN交互机制注册到CC集中器设备上，并将状态信息及时向CC集中器上报，CC集中器的配置与命令消息也通过EPCN交互机制传达给CB设备，由CC集中器来完成管理代理的职能。

CC集中器支持多种管理维护方式。支持通过CONSOLE口对其进行带外方式的操作维护，支持WEB方式远程对其进行操作管理维护，支持通过H3C 统一网管平台网管系统远程进行操作管理维护。

3.6 网络运维

数据转发异常时，可根据数据流MAC地址迅速定位到具体设备CB上，通过CB设备描述(文字描述设备位置信息)迅速确定具体用户位置。

用户终端CB的同轴线缆接头，螺纹式公制F头用于入户线接入，直插式TV 母接头用于与电视机或机顶盒的链接。区分不同接头，最有效保证用户不会将线缆接错。

终端设备CB支持批量升级和自动升级，终端设备上电通知CC集中器，CC发现CB设备版本过低则下发最新版本升级CB。极大减轻人工维护工作。

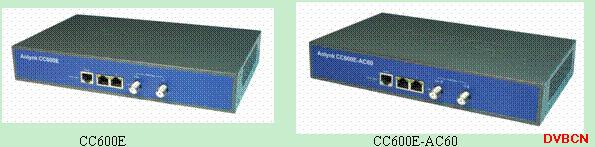

Aolynk CC600E&CC600E-AC60 Cable集中器

产品概述

Aolynk CC600E Cable网络集中器（简称CC600E）和Aolynk CC600E-AC60 Cable网络集中器（简称CC600E-AC60）位于EoC网络的顶端，可支持1路EoC通路，可以下挂多达253个EoC终端网桥，并且上行提供2个10／100BASE-T接口；主要用于在CATV的Cable网络中构造以太网传输通道。

CC600E和CC600E-AC60都支持远程网管。组网中，可以通过WEB/SNMP/TELNET／本地CONSOLE串口等多种网管方式登录到CC600E和CC600E-AC60，并且可以通过CC600E和CC600E-AC60对下挂的Aolynk CB201E／Aolynk CB203网桥终端进行集中配置，包括设置VLAN、QoS、子端口管理、设置登录权限、查看统计和状态信息以及升级软件等功能。

CC600E和CC600E-AC60在同轴网络上提供共享每路100Mbps的带宽，占用低于30MHz的低频段，有效避免了和现有CATV系统频率占用上的冲突，减少相互之间干扰。而且支持现有的树型和链型CATV网络，具有较大的线路衰减储备，传输距离长，网络适应性好，带宽高等优点，是广电系统部署数字电视网络的有力武器。

CC600E和CC600E-AC60的功能是相同的，主要区别在于CC600E通过外接电源（AC 220V）供电，而CC600E-AC60通过cable线缆（AC 60V）供电。

Aolynk CB201E 网桥终端

产品概述

Aolynk CB201E用于配合Aolynk CC600E/CC602 系列Cable集中器，在CATV的Cable网络中构造2层的以太网传输通道，通过有线电视同轴电缆线传输和接收以太网信号，同时不影响原有的CATV信号。一个集中器可以带多达253路网桥设备，实现较高的收敛比。

Aolynk CB201E支持QoS设置，可以为不同业务类型的数据流提供不同传输保障。支持带宽控制，可以限制每个网桥的最大上行带宽，防止用户侧的其它网络设备出现异常或者人为攻击的时候对整个Cable传输网络的冲击。支持加密传输，为敏感数据提供保驾护航。

多个Aolynk CB201E在同轴网络上共享100Mbps带宽，占用低于30MHz的低频段，有效避免了和现有CATV系统频率占用上的冲突，减少相互之间干扰。是广电数字电视网络双向改造的有力武器。

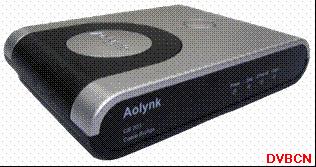

Aolynk CB201E

H3C EPCN网关产品用户FAQ

1.1 产品形态

1.1.1 EPCN是哪几个单词的缩写？

EPCN是Ethernet Passive Coax Network，是H3C公司广电Cable网络双向改造整体技术方案中关于EoC技术方案的代名词。

1.1.2 H3C Aolynk的调制EPCN设备的头端集中器可以下挂多少台终端网桥？

1.1.3 上网和点播业务同时开展怎么办？有多以太网接口的产品吗？

可以选用CB203产品，本地提供3个FE以太网接口，可以分别连接计算机、机顶盒等设备。CB203上可以按不同业务设置不同VLAN标识。

1.2 技术原理

1.2.1 调制EPC[FS:Page]N是否会干扰原有有线电视信号

H3C的调制EPCN工作频段在2～30MHz之间，比CATV的最低频率(1频道, 47MHz)还低，从设计上保证了两者不会相互干扰。使用网络分析仪测试调制EPCN产品的插入损耗，可以看出对有线电视使用的频段中，衰减是很小的，也就是说，其干扰可以忽略不计。

1.2.2 调制EPCN是否存在CMTS类似的反向噪声汇聚问题？

第一点，由于CMTS的网络层次高，通常一个城市也就一两个头端，汇聚的Cable Modem数量多达上千个，经过的反向放大器、光调制发射机也有几十上百个，所以网络中用户数多、有源节点多。但是调制EPCN网络层次低，不像CMTS在局方前端机房，EPCN集中器放置在光节点位置，甚至更低，因此用户数相对CMTS少，反向汇聚噪声要少很多。

第二点，CMTS必须使用双向有源放大器，由于放大器在信号频段对信号和噪声都进行了放大，同时每个放大器本身也引入噪声到信号通道，导致这些放大器输出会聚到一点时，反向噪声问题非常突出。但EPCN网络过CATV放大器时是采用无源技术，即将放大器反向通道通过无源高低通滤波器旁路，不但不会引入噪声，而且还对原信道噪声进行了隔离。

1.2.3 调制EPCN的覆盖范围如何？

H3C 调制EPCN在理想环境下可传输1000米，在实际HFC网络中，从头端集中器到用户终端网桥的传输距离与信号衰减度直接相关，只要衰减在指标范围之内都可覆盖，所以传输距离要看实际网络情况，考虑各种衰减后，可以传输的典型值是300米。

H3C 调制EPCN可满足60dB（50M）低频衰减，相当于750M，80～90dB的衰减，故基本满足光节点的覆盖范围，可以放在光节点处，EPCN集中器上每路CABLE可同时带253个网桥。MAC层总带宽100Mbps。

1.2.4 在2~30MHz的低频率内是怎样完成上下行数据分配的？上下行是错开频率的吗？

不是错开频率的，上下行共用2~30MHz内频带，采用半双工的方式通信。不象CMTS、ADSL等技术那样通过划分频带区分上下行。调制EPCN通过使用OFDM技术，2～30MHz的频率范围内被划分出近千个子信道，在每个子信道上采用OFDM调制技术进行传输。

1.2.5 需要象电视信号一样计算H3C Aolynk 的EoC产品的接收功率吗？需要保证设备的接收功率在一定范围内才可以连接上吗？

不再需要费脑筋计算终端网桥设备处的接收功率啦！调制EPCN内部有很大范围的AGC控制功能，通常在0～60dB衰减范围内都能正常工作，这正是调制EPCN的优点之一。

在CMTS的时代，必须准确计算Cable Modem处的功率，过大很容易烧毁设备，过小又连接不上，使用调制EPCN后，这些麻烦的事情都可以免了！

1.2.6 H3C的调制EPCN信号能否通过网络上的分配器，分支器，放大器？

过分配器，分支器完全没有问题。对双向网络的放大器，只要将放大器的反向通路短接即可，无须增加反向回传或放大模块。对不支持双向网络的放大器，使用低通旁路器对放大器进行改造即可。

1.2.7 H3C的调制EPCN信号能否通过网络上的寻址器？

可以。

1.2.8 H3C的调制EPCN产品接入到有线电视网络中，是否会影响电视信号？你们使用的是多少的频率？

有线电视使用的频率一般为60MHz～860MHz，有些地方标称47MHz～860MHz。

我们信号使用2~30MHz的频率，频率与有线电视频道完全分开，所以对电视信号没有任何影响。

而且由于使用的2~30MHz的低频率，Cable线缆对低频信号的衰减要比高频信号衰减小得多。所以我们的信号在线缆上可以传得更远，通过300米Cable线缆完全没有问题。

使用H3C Aolynk 的EoC产品时完全不用计算和考虑接收功率的问题，设备本身有很大的动态范围，而且带有专门的技术可以根据网络的状况自动调整。可以说是Cable线上的即插即用，完全没有后顾之忧。

1.3 工程安装

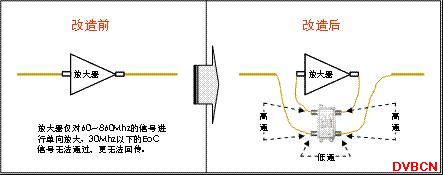

1.3.1 放大器怎样改造成双向的？

如果是传统的单向放大器，通过外接低通旁路器完成；

1.3.2 使用调制EPCN系统，万一设备死机了，电视信号和60V的电源还能传下去吗？

EPCN系统中，无论集中器CC600、CC602设备，还是终端网桥CB201、CC203，或是CR400中[FS:Page]继器等设备的内部滤波器、供电电路等都是无源的器件，即使设备不上电，线路上的有线电视信号和60V电源也能顺利传递下去，所以，万一设备死机也不会影响电视和电源的传送。

1.3.3 使用调制EPCN系统，万一实际网络线路衰减超过了EPCN允许值，如光节点到用户端之间的线路衰减达到80dB，是否就无法使用EPCN系统了？

仍旧可以使用EPCN系统，而且无需对现有网络进行整改和下移光节点位置。可以采用CR400 CABLE 中继器放置在网络中间某个放大器位置。使用CABLE中继器可以大大增加线路衰减预算和加大传输距离。

1.4 性能
1.4.1 H3C的调制EPCN设备的发射功率是多少？接受灵敏度是多少？

1.4.2 H3C的调制EPCN设备的头端集中器设备和终端网桥设备之间可以离多远？设备间的衰减可以放多大？

H3C Aolynk 的调制EPCN设备的一大特点是：在广电已有的Cable环境下，头端集中器放在光节点（光端机）处，网桥设备可以直接放到用户家里完全没有问题。相比其他厂家的一些方案，终端最远只能支持放在楼道，或者要增加楼道放大器接入要方便得多，性能也要好得多。

H3C Aolynk 的调制EPCN设备的头端集中器和终端网桥在60dB情况下，正常连接速度不会有任何下降，90dB衰减下仍然可以正常连接到10Mbps的带宽。完全可以满足广电当前网络下从光节点到入户的覆盖需求。（由于使用低频传输，H3C Aolynk 的调制EPCN信号的衰减比电视信号的衰减要低很多，只有后者的1/4，所以完全可以满足广电当前网络下覆盖距离的要求。）

1.4.3 H3C的调制EPCN的信号的稳定性怎么样？

H3C Aolynk 的有源EoC使用的H3C自主的EPCN技术，在调制EPCN模式下，参考了Homeplug AV的PHY层技术，并重新设计了MAC层技术，使之更适合用于广电CATV网络的双向改造模型。Homeplug AV技术最早被用于在电力线上传输以太网络，PHY层具有很高的强健性和抗干扰性。众所周知，电力线上的电源信号和电源噪声都很强，该技术的产品可以在这样恶劣的线路上完全正常的使用，显然，在网络环境要好得多的CATV网络上，稳定性会更高。

1.5 供电

1.5.1 H3C Aolynk 的调制EPCN设备头端集中器的供电模式是怎样的，是220V供电，还是直接从Cable上取60V交流电？

H3C Aolynk 的调制EPCN设备既可以支持是220V供电，也可以支持从Cable上直接取60V交流电。可根据实际组网要求选购相应规格产品。如选用型号为CC600是220V交流供电产品，选用型号为CC600-AC60是60V交流供电产品。

1.5.2 头端集中器设备60V供电方案是否提供？

产品可提供220V，60V两种交流50/60Hz供电系统

1.5.3 头端集中器能否在60V过电环境中使用？

可以支撑60V取电和60V过电。

1.5.4 调制EPCN头端集中器功耗多大？

调制EPCN头端集中器设备CC600的功耗小于10W、CC602功耗小于12W，而通常光接收机功耗在40～50W；放大器在10～20W左右；所以即使在60V集中供电时候，也不会增加太大的负担。

1.5.5 如果放大器是60V电缆供电，如何处理？

H3C提供的低通旁路器支持60V AC过电，这样不影响原放大器从Cable上取电，同时，60V AC还可以顺着Cable向下传送。

1.6 管理

1.6.1 如何管理和查看H3C Aolynk 的调制EPCN的网络？

CC600支持Web、Console命令行以及专业软件等多种管理方式。CC602除此外还支持SNMP网管。

Web管理，CC600的初始IP是统一的（192.168.0.241），基于安全性考虑，CC600做了端口访问限制，不容许用户在家庭侧登录，管理员只能从上行端口（即以太网口）以上位置，在IE中输入初始IP登录，之后进行配置管理。IP地址可以在Web中手工改变或通过DHCP自动指派。

专业软件可自动发现所有网络中的CC600，且支持管理员从用户家庭侧登录，有帐号密码保护。

1.6.2[FS:Page] 需要支持集中网管，并且需要网管平台

我司iMC网管平台可以支持对CC602的网管，兼容SNMPV1/V2标准。网管通过CC602可以集中管理到下挂的CB201、CB203设备。

最大发射功率在24dBm，大约250mW。接收灵敏度在-65dBm。H3C Aolynk的调制EPCN设备的头端集中器的每路CABLE端口可以下挂253台网桥设备，他们共享100M的带宽。禁止CB设备访问管理局端CC集中器设备。
