“光进铜退”建设中EPON接入模式的实现

“光进铜退”是实现网络以“宽带+光纤”替代“窄带+铜线”转变的具体实施体现，EPON技术凭借组网灵活，管理功能、业务支撑能力强等优势得到业内的广泛认同和应用。

　　EPON网络结构及语音实现

　　根据用户群体性质的不同，EPON网络结构及语音实现有以下几种方式。

　　1.ONU自带的电话接口。申请电话数目小于20门，ONU放置在楼道或用户家中，适用于住宅或商住两用楼宇等。

　　2．ONU+IAD的方式实现。该方式通过ONU下挂IAD的方式实现语音接入，可弥补ONU电话端口数量不足的缺点，适用于中小企业用户或中小型商务写字楼等。

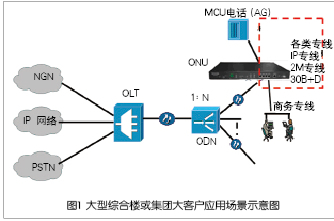

　　3．ONU+接入设备实现。该方式通过在ONU下挂AG等接入设备实现语音通信，适用于大型综合楼接入或者集团性大客户的接入（如图1所示）。

FTTx网络业务分析及建设方案

　　目前，FTTx网络主要以FTTB、FTTH(O)网络建设模式为主。

　　1.FTTB网络建设模式

　　FTTB可实现“光纤到楼、铜不出楼”，光纤延伸到大楼，通过该节点覆盖楼内所有用户，ONU(ONT)设备放置在楼道，能提供LAN或xDSL接口实现宽带接入；通过内置或下挂IAD实现语音接入，节省电缆、机房、室外机柜等投资，可提供20Mbit/s以上接入带宽，满足未来多种业务的带宽需求。

　　2.FTTH（O）网络建设模式

　　FTTH（O）实现“全光接入，全程无铜”，是FTTx发展的最终形态。光纤直接连到每个家庭（办公室），用户获得的带宽以及业务能力最强，建设成本高，主要应用于一些高档区域、别墅群、高端商企等，0NU可提供多个以太网口及语音口以满足宽带、语音业务需求，是网络接入层最终演进方向。此方式业务提供能力、传输质量、可靠性等达到最佳；引入电源、维护、安全控制等相对较容易、安全，但成本高，用户群目前较少。运营商要认真考虑，可与开发商合作形成卖点，通过提高业务使用费提高收益。

　　EPON的规划建设

　　运营商应充分考虑业务发展的规模、客户群、投资效益、维护等因素，在不同时期，不同应用场景对OLT设置、ODN规划、ONU/ONT设置也将随之变化，同时能为用户提供2Mbit/s、10Mbit/s、100Mbit/s专线接入。

　　1.OLT设备的配置

　　业务发展初期用户数量较少时，OLT设置在中心汇聚机房，便于维护网管，降低运营成本。OLT接口配置有：GE用于高清晰电视、IPTV等业务上联；FE/GE接口用于高速上网、软交换业务上联，STM-1用于E1上联汇聚，PON卡和端口数量根据用户数量配置。

　　2.ODN的规划

　　ODN在网络建设中投资所占比例较大，包括管道、主干、光缆、配线、入户线（光、电）、分光器、光交换箱、配套设备、土建、工程施工等。运营商要充分合理利用并能长期支持各种业务，以保护投资，使用较大芯数的接入层光缆。

　　ODN一般采用树型结构，一级或二级分光。一级分光占用较多的ODN主干引入光缆，但故障定位，系统带宽优化易行，故障点较少。组网应综合考虑线路成本、PON口成本、维护成本、可扩展性等。二级分光方式适用于用户分散场合或一定区域内用户集中且需求较大的场合，可减少对ODN主干、引入光缆的占用，节约布线管孔。在商务街、工业区等范围较大且用户呈链型分布的区域，可采取链型结构多级分光模式，在使用最小数量主干光缆的情况下完成多个用户接入并考虑环保护。光分路器口靠近ONU可节省ODN主干，光分路器口靠近OLT则便于对分路器进行集中维护管理。建设时运营商要充分考虑光交换箱的设置，放在用户相对集中的中心位置。

　　3.ONU/ONT设备配置

　　ONU/ONT设备可放在楼道内、路边交接箱及家庭桌面。上联口PON卡一般为GE/FE，用于综合业务汇聚。根据业务不同配置数量级型号等，FE接口用于高速上网、视频电视等业务。VoIP的POTS接口用于软交换电话，基于PSTN的POTS接口用于传统电话。E1接口用于商企专线业务等。网元管理系统放置在有人值守机房，实现对设备配置管理、故障管理、性能和安全管理等方面的功能。

　　EPON网络平滑升级提速的展望

　　随着业务的不断开发应用，预计运营商未来3年接入带宽规划需求为20M～30Mbit/s，5年后达50M～100Mbit/s，下行带宽实现提供差异化服务。运营商要充分考虑投资保护实现网络的平滑升级，达到网络提速目的。

　　FTTB+LAN（VDSL2,ADSL2+）等方式在铜线路xDSL接入500m、LAN接入100m的情况下，基本能满足未来3年左右的带宽需求。当用户需要更大宽带时，运营商可通过网络改造或升级局端OLT板卡、用户侧ONU/ONT及MDU/MTU等单元得到实现。FTTB网络提升能力的途径主要有两种方式，即FTTB网络向FTTH网络改造和FTTB网络升级演进实现。

　　FTTB网络向FTTH网络改造方案代价大，效果不明显，性价比不高，不是最佳方案。FTTB网络升级方案即1GEPON向10GEPON网络升级演进技术成熟，2009年9月发布了10GEPON标准，主干提速10倍，可迅速完成接入宽带的提速，避免了网络改造的实施难度大和成本高等问题。1GEPON和10GEPON技术可在一张网络上共存，共享ODN网络。EPON技术的规模应用可为运营商占领市场并能满足近期带宽需求，同时10GEPON技术的应用为更大带宽业务应用提供了保证，能有效保护运营商的投资利益。

　　存在问题及建议

　　EPON技术一些内部协议标准还有待完善，级联不能过多，对器件要求高，对运营商技术人才提出更高的要求，运营商要尽快加强人才的培养等。EPON网络规划建设要合理设置OLT、ODN、ONU/ONT等单元,否则将影响整个系统的投资、性能等；在建设的不同时期，针对不同的用户群，不同的带宽需求要区别对待。ODN网络规划要充分考虑路由、光缆的芯数、区域的扩展延伸，对重要的高端用户要考虑环保护，尽量采用统一厂家的方案和设备，提高系统的整体性能。
