落实高标清同播要求推进高清产业发展

今年,国家广电总局开始将高清电视发展列为工作重点。虽然市面上已经有很多高清数字电视,但缺乏内容和收看渠道已经成为产业发展得阻碍，今年开始，广电总局将从这两个方面着手突破产业瓶颈。首批推出的10个高清频道通过卫星传输到各地，用户可以有线数字网络免费接入、免费收看，且新高清频道采取高、标清同播过渡的方式推进，力争3年内实现全高清播出。

但在高标清节目的制作上，业内对高标清同播的技术标准、甚至高清标准的理解都不尽相同，这也使高标清同播的推进面临技术困境。

张海涛

3月22日，在北京国际会议中心主题报告会上，中央电视台总工程师丁文华先生做了高标清同步制作播出策略的演讲，详细阐述了高标清的要求、技术环节、不同节目的高清制作策略、加强高清同播技术审查和质量管控，以及全面推进高清数字电视发展，从技术和标准的角度上提出了高标清同播的推进策略。报告指出高标清同播的技术环节主要有：采集拍摄、外场收录、演播室、后期制作、播出、传输、图文包装、音频处理、存储、幅形变换（关键环节）。

同时，为了推进高清电视健康有序发展，进一步规范高标清同播的技术要求，总局组织编制了《电视台数字化网络化建设白皮书（2009）——电视台高标清同播技术策略研究》和《广电总局关于高标清同播技术要求的若干意见》。为正在或将要开展高标清同播的电视台提供了规范和指导，也为厂家设计高安全、高质量、高效率、高管控的高标清同播网络化系统提供了参考。

为了实现总局高标清同播的技术策略和要求，我们必须从节目的采集、制作、播出到节目的接收、显示各个环节上下功夫。

一、高标清节目制作

去年我国平板电视销量约为2500万台，随着平板电视保有量数量的增加，13套高清节目与几千万台的平板电脑相比，比例相当小。

3月22日，在中国广播影视科技发展主题报告会上，国家广电总局副局长张海涛称，高清节目还远远达不到市场和观众需求，未来将增加高清节目套数和播放时间。张海涛称，高清是广电的核心竞争力，去年广电系统共在8个省市开通了13套高清节目，未来各级电视台要尽快实现向高清发展，增加高清播出套数，加强高清节目制作的储备，加强高清人才培养，增加高清节目的播出时间和节目套路，加快高清电视推广普及，带动高清电视产业发展。所以，高标清节目的制作刻不容缓。

1、高标清节目的采集

进行高标清节目制作，一般至少要配备高清摄像机、高清监视器、高清录像机、高清非编设备等，有条件的话还可配备大屏幕高清显示设备。

按照广电总局的技术要求，前期素材拍摄的高清化是实现高标清同播的前提和基础，高清ENG设备的采购要考虑以下几个方面：

1、性能指标高，操作性和稳定性好；

2、图像质量高，包括客观测试和主观评价令部分

3、记录介质先进，适应网络化流程

4、记录格式先进，并与本台后期非编制作网一致或兼容

5、具有良好的性价比，耗材费用较低

在高清摄像中，由于高清电视相对标清电视技术标准上有很大差异，所以对高清电视摄像技术要求更加严格。高清摄像机与标清摄像机的主要不同在于扫描格式上，其它如外观结构、开关设置和操作使用等大致相同。在这方面，SONY公司HDW-750CE高清晰度摄像机优势明显。

HDW-750CE

HDW-750CE数字摄录一体机是SONYHDCAM高清节目制作系列产品中的新成员。作为1080/50i的高清节目制作前期设备，HDW-750CE是继1080/24P的HDW-F900之后推出的全新的前期设备，HDW-750CE采用了最先进的220万像素的CCD，高质量的10比特数模转换以及最新的数字电路处理技术(DSP)，所以它们具有更高的灵敏度，更好的信噪比，以及极小的垂直拖尾电平。

在图像处理上，HDW-750CE还能提供许多先进功能，如：多点彩色矫正矩阵，增强色温平衡功能，增强对比度控制，增强高亮度控制和三通道皮肤细节调整。这些手段使得摄像师通过简便的调整就可以更加充分体现导演的意图。HDW-750CE还内置HD-SDI输出接口，可以满足摄录一体机高清信号现场回放的要求。

2010年，索尼还将凭借自己在广播电视、专业节目制作、视频会议、个人消费品等多个市场中积累的先进的高清核心技术和丰富的高清应用经验，进一步加强在安防领域中高清产品解决方案的业务。

Panasonic最近推出了拥有当今高清摄像机市场最高标准分辨率——1920x1080像素的三款新全高清摄像机。包括强劲35倍变焦及广角镜头并拥有袖珍、时尚机身的HS60、TM60、SD60在内，新产品阵容进一步拓展了摄像的乐趣。

虽然体积极为精巧，但这些机型均配有强劲的25倍光学变焦。采用了新开发智能解像技术的智能变焦功能还可拍摄锐利鲜艳的35倍超望远画面。即使在容易出现手部抖动的变焦时，通过采[FS:Page]用校正能力相当于原有系统大约五倍的POWERO.I.S.(增强型光学防抖功能)，可有效地抑制过去难以控制的因低频抖动而造成的模糊。再加上能尽量避免模糊的主动模式，使操控者能边走边拍；从广角乃至变焦镜头，无论怎样拍摄均能捕捉锐利、清晰的画面。

2、演播室监看设备

要实现高标清同播，必须对演播室系统进行高清改造，而监看设备在演播室环节尤为重要。

监看设备对于高清拍摄非常重要，按照总局的高标清同播技术要求，为了兼顾高清和标清的画面效果，可以利用监视器控制单元在16：9监视器上调出4：3安全线，使导播和相关技术人员同时看到两种宽高比例的构图，在制作过程中，16；9监看建议使用93%保护框设置，4；3监看建议使用88%保护框设置。

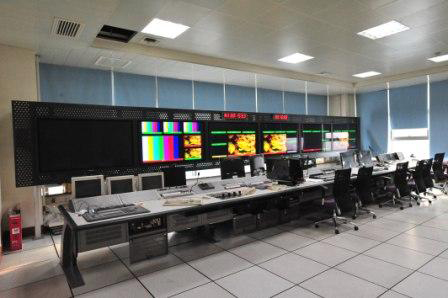

演播室监看设备

点击此处查看全部新闻图片

为了达到预期要求，用户可以选择HDCRT、HD液晶监视器或大屏幕显示设备作为监视设备。

HDCRT作为高端监视设备，性能指标很高，但价格昂贵，而且比较笨重，很难拿到外景使用，比较经济的选择是使用接口卡配合大屏幕显示设备。当然，也可以使用Sony的Luma系列液晶HD监视器监看高清信号，有LMD-171W、LMD-230W、LMD-320W等型号可以选择。

3、高标清节目后期制作

后期制作系统承担着节目的后期制作任务，按照总局技术要求，要实现高标清同播，需要建设新的高清制作系统或对原有系统进行改造，根据各台的情况，可采取：非网络化高清制作系统、全高清制作网络、立足标清制作的高标清兼容网络。

在选择高清后期设备时，应该考虑整体软件的多功能性，高标清节目的制作、包装单靠一个非编软件是不够的，必需多个软件配合协作。很多时候是要在高清环境下使用标清素材，因此，系统是否支持HD和SD混编、能否实时SD上变换也是考虑的因素。

同时，在后期制作中，要达到更高的质量，特别是在做多层画面的键处理和多种效果合成的时候，需要多个软件协同工作。

高标清节目后期制作

点击此处查看全部新闻图片

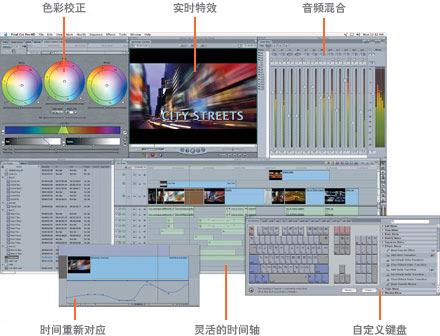

在这方面，苹果的FinalCutProHD(FCPHD)和松下的DVCPROHD在低端高清制作方面紧密配合，FCPHD采用支持原始DVCPROHD数据的芯片，通过FireWire(IEEE1394)输入DVCPROHD素材，避免了不必要的再压缩过程。

本届CCBN展会上，中科大洋为业界人士奉上高清新闻网、高清制作网、iMAM2声像资料管理系统等最新系统解决方案以及D3-Edit高清非编等单机精品。大洋D3-Info.Net高端HD3D远程资讯投递发布系统，可以说是大洋广电高端技术在多媒体资讯发布应用的又一成功拓展。该系统在D3-Info.Net的基础上，成功进行高清三维展现方式的研发和拓展，采用了广电行业最高端的图文、视频处理技术在专业化领域的成功应用；支持FullHD1920×1080@60Hz输出，以及1080p视频图文节目播出，展现更为清晰的显示画面效果，更为丰富的资讯内容；60HZ帧设备核心播出技术，展现更为平滑流畅的画质效果；真3D播出效果，以更富视觉冲击力的表现模式；实现更吸引眼球的画面展现力。

CCBN2010，针对用户普遍关心的高清节目制播，索贝带来了融合最新科技的成熟解决方案：9.28高标清同播、济南全运会、温哥华冬奥会中屡挑重任的MSV555系列全功能高清视音频服务器；风靡高清制作市场的E72.1高标清一体化非线性编辑平台；面向中小电视台和行业用户的Enet5轻型业务网络系统；MRC媒体资源中心；EM2高标清全功能移动非编；Mediabox便携采编机都华彩亮相。

二、高标清节目的播出

目前，国内大部分省级电台已经实现了全数字化硬盘播出，典型的播出系统由硬盘播出、播控、总控、传输编码等环节构成，播出的节目主要采用直播或本地信号上载的方式形成信号源。随着《电视台数字化网络化建设白皮书》的发布，部分电视台已完成制播系统的网络化建设和改造，在采集交换、新闻制播、综合制作、数字内容管理等生产业务板块建立后，播出系统通过增加全台互联接口，用媒体文件的传输取代以磁带为介质的节目传输，打通了各版块与播出之间的环节，从而真正体现了全台网络化的优势。

此外，高标清同播也需要接收设备和显示设备的发展和配合。

机顶盒

未来数字有线电视由标清向高清的转换对于机顶盒厂商来说是一个非常大的潜力市场。

目前高清有线电视机顶盒的推广模式主要有三种：大多数有线运营商采取用户购买的方式，但普遍高清机顶盒的价格在1,500元以上，对于普通家庭来说偏高；第二种是北京歌华有线采取的赠送模式，能够很快速的发展有线高清机顶盒用户，但是这种模式需要有线运营商有较强的资金支持；第三种则是天威视讯采取的租赁模式，在短期内有不错的推广效果，但是对于运营商网络有较高的要求。

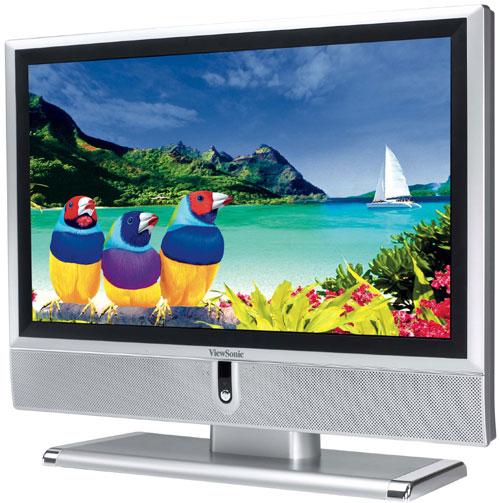

高清电视

点击此处查看全部新闻图片

高清电视

许多厂商都推出了数字一体机,并且还将扩大数字一体机在产品中的比例。2009年“十一”期间,松下推出了中国首款数字电视一体机产品——G11系列[FS:Page]。目前索尼在售的液晶电视基本都是数字一体机。TCL表示,未来两年数字一体机可能会成为TCL电视的标配。

一些电视厂商还与有线电视运营商合作,推出具有机卡分离功能的一体机。具有机卡分离功能的一体机,通过配置根据各地不同的运营商而异的CAM卡以及智能卡使一体机不仅能接收地面数字信号,还能接收有线数字信号。

目前在北京歌华有线已经与TCL、LG、长虹、创维、海尔、海信等厂商展开合作,进行拥有机卡分离功能的数字电视高清一体机的推广。

高清显示器

电视高清化将加速厂商在其他提高画质技术上的竞争,并带动相关IT产品的高清化。实现全高清后,厂商在倍频、3D、背光等技术方面将展开角逐。三星近日在海外发布了55寸3D面板,采用240Hz4倍速驱动技术，夏普LCD-42GX50A在红、绿、蓝3色背光中添加深红，以提供更高的画质。

同时，电视高清化将促进家庭影院市场的发展。投影机、DVD、MP4等产品也迅速向高清过渡，大尺寸显示器不仅达到全高清，还添加了电视功能，例如今年上市的AOCV24T。

三、部分电视台高标清同播的推进落实

2009年9月28日，9个频道实现高标清同播：CCTV-1/北京卫视/东方卫视/

湖南卫视/江苏卫视/黑龙江卫视/广东卫视/浙江卫视/深圳卫视，加上之前各地数字有线普遍提供的免费CCTV高清频道、付费CHC高清影视频道等频道，我国的高清电视频道由原来的4套猛增至13套。

2009年8月，国家广电总局《广电总局关于促进高清电视发展的通知》，同播的高清频道第一年度的节目同播率和高清播出率要高于50%，第二年度要高于70%，力争第三年度达到全高清播出。第一、二年度高清频道黄金时段（18:30-23:00）应该全部播出高清节目，高清时段播出的广告、气象等节目，也应做到高清播出。

虽然在实际运行过程中，目前大多数卫视高清频道远远未达到50%时段以上播出高清节目的目标，但各地电视台也在按照总局的高标清通报要求，积极推进。

日前，中央电视台高清频道编辑部与中数传媒合作，对CCTV-高清频道在全国的落地情况进行摸底调查，并对CCTV-高清频道2010年的重点节目进行广泛推介。据调查，截至2009年12月31日，在中数传媒平台的90家有线地网和企业网中，已有61家地网接入CCTV-高清频道，覆盖有线用户7500万。中央电视台高清频道编辑部将进一步加强与相关数字电视集成平台合作，切实推进CCTV-高清频道在全国落地。

今年3月，北京电视台一方面对现有标清主干平台的系统扩容和改造，同时，为配合卫视高清频道网络化制播，对现有制播网总编室系统进行扩容改造。

通过新建及改造方式，北京电视台将现有的标清演播共享系统进行扩容及升级，使之满足高、标清节目的直播、录播及延时播出等功能。改造后的高标清演播共享网，极大的提高了台内演播业务系统的使用效率，并为今后类似的项目提供了可供参考的案例经验。

浙江卫视在4月10日宣布，自当日起，该台所有新闻节目全面启用高清制播。据介绍，这也是全国所有电视台中，第一家宣布新闻类节目全面实行高清制播的电视台。

为了实现新闻节目从采制、编辑到播出全流程的高清品质，浙江卫视此次在硬件上的总投入累计超过1亿元。在前期采访上，大量采用P2高清摄像机，使成像画质相比原来的磁带机更为优良。在制作过程中，舍弃了原先线性编辑的模式，采用了非编网的全流程工作。无磁带化的剪辑流程大大提高了工作效率。在演播室的播出上，也实现了网络化的播出模式。

2月25日下午，湖南卫视高清影视频道开始试播。加上之前试播的华夏剧场高清频道和即将试播的高清娱乐台，湖南卫视今年已经新开了三个高清频道。

在测试阶段，湖南卫视旗下新开的这三个高清频道只有长沙国安有线的部分授权测试用户才能收看。目前每天只播出4个小时的测试节目。预计8月份会通过鑫诺3号卫星传输信号，正式进行商业运营。据了解，湖南广电目前正在与鼎视传媒、中数传媒两大节目运营商商谈上星运营事宜。

附件：

广电总局关于电视台

高标清同播节目制作、播出技术要求的若干意见

为推动高清电视健康有序发展，提高高清频道收视效果，规范高标清同播期节目制作、播出的技术要求，提出以下意见：

一、台内高清节目主要技术参数要求

1、高清节目采集、制作推荐采用4:2:2采样方式。采用基于DCT帧内压缩编码技术时，码率采用100Mbps或以上；采用MPEG-2长GOP编码技术或新一代压缩编码算法时，码率采用50Mbps或以上。

2、摄像机、监视器色域空间设置应遵循行业标准GY/T155-2000。

&nbs[FS:Page]p; 二、图像制作技术要求

为最大程度减少幅型变化对高标清同播频道收视效果的影响，高标清同播的图像制作要坚持三个原则：一是制作用于同播的高清节目时，在一个节目内或一条新闻内，画面幅型比应当保持统一；二是制作用于同播的标清节目时，原则上不能上下遮幅，如果要制作上下遮幅的标清节目，图形字幕必须位于画面内；三是高清节目制作采用标清素材，在幅型变换时，不应当产生图像变形。

1、新闻类节目

该类节目（包括外拍素材、高清演播室图像）按照高清格式制作时，采用16:9构图拍摄、制作，并要兼顾4:3保护框。

2、重大事件转播

该类节目均应按高清格式，采用16:9构图拍摄、制作。

3、综艺、电视剧类节目

该类节目均应按高清格式，采用16:9构图拍摄、制作。

4、体育类节目

该类节目按高清格式，采用16:9构图拍摄、制作。根据节目需要，兼顾4:3保护框。

5、专题类节目

该类节目按高清格式，采用16:9构图拍摄、制作。根据节目需要，兼顾4:3保护框。

6、广告类节目

该类节目应按高清格式，采用16:9构图拍摄、制作。在制作完成后，也可以提供高、标清两个版本。

三、字幕图标制作技术要求

1、采用16:9构图的高清节目，字幕的字体字号应兼顾标清收视效果，或另行制作标清版本字幕。

2、采用4:3保护框构图的高清节目，应将所有字幕、图标放在4:3的保护框内。

3、在台内数字化、网络化成熟的条件下，推荐采用视音频与字幕分离制播方式。

四、声音技术要求

1、高清节目应采用立体声格式进行制作、播出。

2、标清节目上变换在高清频道播出，应双声道输出。

3、有条件的电视台，应加大5.1环绕声制作、播出比例。

五、高标清同播播出技术要求

高标清同播有四种播出方式：高清节目源高清播出、高清节目源标清播出、标清节目源高清播出、标清节目源标清播出。其播出要求如下：

节目源高清播出标清播出

高清节目源16:9构图拍摄、制作16:9正常画面播出上下加黑边下变换播出（信封方式）。画面信息不丢失。

4:3保护框构图拍摄、制作左右切边下变换播出。画面充满屏幕，保护框内信息不丢失。

标清节目源4:3构图拍摄、制作左右加黑边上变换播出，画面信息不丢失。4:3正常画面播出

上下加黑边遮幅构图上下切边上变换播出，画面充满屏幕，画面信息基本不丢失。

六、加强高清同播技术审查和质量管控

1、节目制作人员在完成节目后，负责在节目单上增加注明高标清类型、幅型比、声道等信息。

2、采用AFD（有效幅型描述）标识进行幅型自动变换时，播出前要严格进行AFD信息检查，确保与节目单幅型比信息的一致性，以及变换效果的正确性。

3、为了保证上述技术要求的实现，各台要加强节目的播前技术审查，避免播出质量不达标或者不符合幅型要求规定的节目，确保播出效果。

4、前期拍摄、后期制作、上下变换等设备的选型，编码格式、码率的选用，要统一规划设计，上下变换次数不应超过两次，并尽量减少不同格式间的多次转换。

七、加快提高高清播出率和同播率

1、各高标清同播频道应按照广发[2009]58号《广电总局关于促进高清电视发展的通知》要求，加快提高高清播出率和高标清同播率，2010年达到70%以上。

2、加强高清频道编排的科学性、灵活性，明确高、标清节目播出时段，防止节目画幅频繁变化，影响观众收看。

&nb[FS:Page]sp; 八、全面推进高清电视发展

1、加强高清节目制播体系建设，加快实现主要设备、大型技术系统以及台内技术系统架构的高清化，并将发展高清电视列入“十二五”规划。

2、加快推进台内高清网络化建设，提倡在网络化架构下实现高标清同播，从而有效降低高清频道的运行成本，提升高清节目的制播效率。

3、加强高清编导、制作、摄录、技术等人才培训，为中国高清的大发展、大繁荣提供人才保障。
