北京金桥恒泰:EPON+MoCA双向化改造方案

2011-04-02 09:01:00来源:DVBCN数字电视中文网 作者:北京金桥恒泰热度:

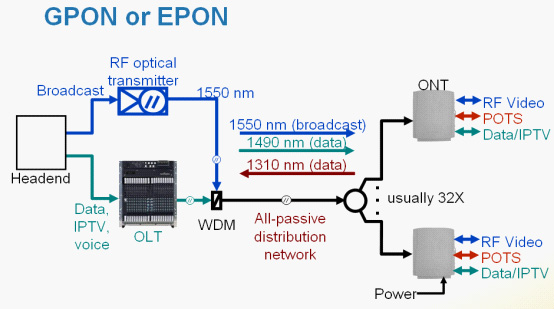

北京金桥恒泰的EPON+MoCA双向化改造方案如下图:


应用场景中:光纤到楼,通过同轴电缆接入用户。

这里,ONT采用ONT-E1321iX或者ONT-E1320iX,具有1 x 1000BASE-T,3 x 10/100BASE-T,可以连接3个MoCA局端。另外,可以通过1000BASE-T接口连接MoCA2.0标准的局端,进行平滑扩展用户。

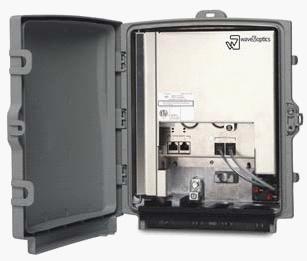

ONT-E1321室外型光网络终端(ONT)具有和ONT-E221相同的功能特性并使用相同的加固外壳,但它提供了1个10/100/1000BASE-T以太网数据端口,3个10/100BASE-T以太网数据端口,2个POTS电话语音端口和1个射频同轴接口。,它对模拟的和经QAM调制的视频信号具有先天的支持能力。它具有能够适应恶劣环境的加固外壳,无需安装额外的机箱,特别适合于住宅、家庭办公(SOHO)和小型商业应用。加固外壳的密封特性使其具有天然的防水性能,设备上的每个端口都具有自动封闭的特性,可以防止液体和昆虫的侵入。ONT-E221的工作温度从-40℃到+60℃。

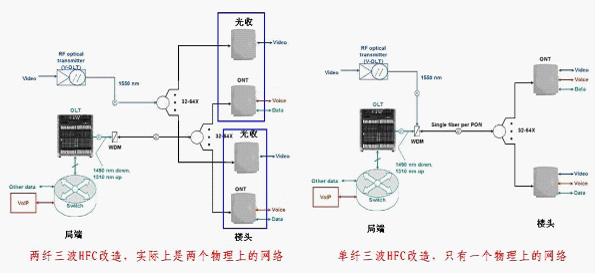

如果采用两纤三波HFC改造模式。可以选用ONT-E1320iX,采用单纤三波HFC改造模式,可以选择ONT-E1321iX。


主要特点:

采用单纤三波HFC改造模式,选择ONT-E1321iX,可以省去光收机。节省光纤资源。真正将RF视频网络和TCP/IP网络融合在一起。在物理上是一个网络,因此在管理、维护方面更加方便,节省。符合三网融合融合到TCP/IP网络的目标。


无与伦比的性能。我们提供的光网络终端产品(ONT)完全符合业界的光信号数据传输协议和标准,为用户提供专用的或按需配置的、上下行对称的、最大容量高达1Gbps的带宽。除此以外,我们的ONT产品还具有超越802.3EFM规范的基于相关标准的独有特性:

具有对光纤分配网上传输所有业务流量进行128位密钥高级加密(AES)的能力
符合802.1x标准的基于端口和MAC地址认证的网络接入控制功能
符合IETF RFC2236标准的IGMP组播snooping功能
具有802.1Q VLAN管理功能
具有802.1p流量分类加速功能

真正的三网融合多业务接入平台。我们的TRIDENT7™统一接入平台(简称T7)是传输数据、语音和视频业务的最佳选择。我们的EPON光网络终端设备(ONT)通过标准的MGCP、NCS和SIP信令控制协议与后台的软交换、IPDT和媒体网关设备进行通信,完成VoIP语音业务的传输。我们的EPON光网络终端设备(ONT)也是通过IGMP组播协议传输IP视频业务的完美解决方案。我们的全系列光网路终端产品(ONT)所支持的高带宽能够透明的传输所有视频编码格式的视频流,包括MPEG-2 和MPEG-4。例如:每台光网络终端设备(ONT)能够同时支持超过256个组播MPEG-2视频业务通道,而对单播MPEG-2视频流的支持是没有任何限制的。

不像其它仅仅关注基于IP视频业务的解决方案,我们的产品既提供基于IP的视频业务接入的解决方案,也提供基于射频信号(RF)的视频业务接入的解决方案,而且还包括业界独有的集成SCTE 55-1、SCTE 55-2和DOCSIS方案的射频回程(RF Return)模块的产品。我们的专利技术能够在一根光纤上同时传输IP视频流、RF视频信号(具有射频回程能力)以及其它的语音和数据业务,而且无需额外波长的光信号。我们独一无二的RF视频信号处理技术对受激喇曼散射(SRS)和空闲码(idle-code)干扰具有高级的免疫能力。这些创新技术能够与任何符合业界1550nm波长标准的光学器件协同工作,为客户提供高质量的视频性能。此外,我们的光网络终端(ONT)产品中内置的自动增益控制(AGC)模块使得产品的即插即用成为可能,大幅度降低了运营商的产品部署成本。

灵活的供电方式。我们清楚的意识到通信设备的供电方式将随不同网络运营商的应用差异而变化。我们的设备能够支持多样性的供电方式。我们的光网络终端(ONT)设备能够通过民用电表上安装的铃流转换器进行供电,也可以通过后备电池进行供电,甚至在安装可选的网络电源适配器后,可以通过网络对设备进行直接供电。
MoCA局端直接做在ONT中,集成度高,便于管理。

通过1000BASE-T接口MoCA2.0标准的局端,进行平滑扩展用户。

可以提供的ONT类型:

型号

参数描述

ONT-E1800iX

室内型, 1 x 1000BASE-T, 8 x 10/100BASE-T, 传输距离20公里,光纤接头类型SC/APC

ONT-E1801iX

室内型, 1 x 1000BASE-T, 8 x 10/100BASE-T, 1 x RF (模拟或QAM调制射频信号,具有射频回程能力),传输距离20公里,光纤接头类型SC/APC

ONT-E220

室外型, 2 x 10/100BASE-T, 2 x POTS, 传输距离10公里,光纤接头类型SC/APC

ONT-E220X

室外型, 2 x 10/100BASE-T, 2 x POTS, 传输距离20公里,光纤接头类型SC/APC

ONT-E221

室外型, 2 x 10/100BASE-T, 2 x POTS, 1 x RF (模拟或QAM调制射频信号), 传输距离10公里,光纤接头类型SC/APC

ONT-E221X

室外型, 2 x 10/100BASE-T, 2 x POTS, 1 x RF (模拟或QAM调制射频信号), 传输距离20公里,光纤接头类型SC/APC

ONT-E221X-RTN

室外型2 x 10/100BASE-T, 2 x POTS, 1 x RF (模拟或QAM调制射频信号,具有射频回程能力), 传输距离20公里,光纤接头类型SC/APC

ONT-E1320X

室外型, 1 x 1000BASE-T, 3 x 10/100BASE-T, 2 x POTS, 传输距离20公里,光纤接头类型SC/APC

ONT-E1321X-RTN

室外型, 1 x 1000BASE-T, 3 x 10/100BASE-T, 2 x POTS, 1 x RF (模拟或QAM调制射频信号,具有射频回程能力), 传输距离20公里,光纤接头类型SC/APC

ONT-E1320iX

室内型, 1 x 1000BASE-T, 3 x 10/100BASE-T, 2 x POTS, 传输距离20公里,光纤接头类型SC/APC

ONT-E1321i

室内型, 1 x 1000BASE-T, 3 x 10/100BASE-T, 2 x POTS, 1 x RF (模拟或QAM调制射频信号), 传输距离10公里,光纤接头类型SC/APC

ONT-E1321iX

室内型, 1 x 1000BASE-T, 3 x 10/100BASE-T, 2 x POTS, 1 x RF (模拟或QAM调制射频信号), 传输距离20公里,光纤接头类型SC/APC

ONT-E1321iX-RTN

室内型, 1 x 1000BASE-T, 3 x 10/100BASE-T, 2 x POTS, 1 x RF (模拟或QAM调制射频信号, 具有射频回程能力), 传输距离20公里,光纤接头类型SC/APC

ONT-E880X

室外型, 8 x 10/100BASE-T, 8 x POTS, 传输距离20公里,光纤接头类型SC/APC

ONT-E888X-RTN

室外型, 8 x 10/100BASE-T, 8 x POTS, 8 x RF (模拟或QAM调制射频信号,具有射频回程能力), 传输距离20公里,光纤接头类型SC/APC
