电子节目指南（EPG）是运行在机顶盒上的一种应用程序，通过电视屏幕向用户提供由文字、图形和图像组成的人机交互界面，负责电视节目和各种增值业务的导航。EPG相当于个人计算机中的资源管理器和浏览器，是用户与机顶盒进行交互的主要途径，用户通过EPG选择收看电视节目和各种增值业务，并通过EPG使用机顶盒提供的各种功能。目前市场上活跃的EPG系统提供厂家有：北京算通科技发展有限公司、深圳市佳创视讯技术股份有限公司、Asia Media、中视数字电视科技有限公司、天柏集团、美国恩讯、NDS以及数码视讯等，本文作者将着重介绍算通SI-EPG系统、天柏EPG系统、佳创Foresight系统。

一、符合行业国内外标准与规范的算通SI-EPG系统

算通SI-EPG系统

算通SI-EPG系统是专门为数字视频广播编码传输与接收系统设计的电子导航系统，全面符合行业相关的国内外标准与规范。一方面，系统为数字电视用户收看节目提供导航机制的系统，它使用户由传统的被动接受切换频道变为主动预览节目选择，从而可以有效地引导用户收看节目，查看节目的附加信息。另一方面，它是数字视频广播业务信息系统的集中管理平台，实现了SI和EPG信息的制作、编辑、审查、调度、上载和播出的自动化管理，符合网络公司的运营管理和工作流程，可以大大提高工作效率。

算通SI-EPG系统拥有先进的系统结构配备、独有的发送设备和一体化的业务流程，使得整个系统高效实用、配置灵活、价格合理、性能可靠，充分满足电视台和网络公司对于数字电视资讯平台的要求。算通SI-EPG系统具备标准性、开放性、兼容性、功能扩展性，是中国应用得最为广泛的EPG系统之一。

系统组成

核心设备：SI服务器、SI注入器/ASI板卡
外围设备：一个或多个可扩展的EPG录入工作站
算通SI-EPG系统软件

系统主要特点

系统功能强大：

支持37个DVB标准描述符；
支持中英文两种信息显示及标准规范；
支持多种文本格式信息的编辑和生成；
支持马赛克描述，独特的可视化编辑；
支持256字节的事件信息基本描述和4096字节的事件扩展信息描述；
在线编辑功能与离线编辑功能；
支持批量信息的导入导出，格式纠错和错误报警，支持一二级国标字库分类提示；
可以在不同表中的不同层次插入用户私有描述符；
支持标准的EPG信息的提取，再编缉或不编缉自动插入指定的TS流中播出；
输出端口的播出方式：带内、带外或同时发送；
支持任意表格的发送码率指派；
多级传送（省、市、县）；
支持多达40个网络、80个传输流、600个业务；支持多达64天的信息内容发送；

系统安全性高：

系统安全稳定，支持全面的模块级备份，全面或局部的备份、管理；
双机热备，自动备份，自动倒换，确保了播出安全性；
功能模块化简化了系统，提高了系统安全性；
SI编辑与EPG编辑分离，简化操作，提高了编辑的安全性；
节目单批量导入导出，发送前审批等操作，确保了节目单的安全性；
多种使用权限划分及强大的日志查询功能，确保了操作的安全性；

系统灵活度高：

SI注入器和ASI板卡两种模式，方便客户选择；
系统可以采用独有的发送设备---SI注入器，简化了系统；
系统扩展、扩容的实施简单，只需增加注入器或工作站；

系统扩展性好：

EPG录入工作站与第三方系统的连接，简单方便，扩展容易；
方便运营商NVOD和马赛克等业务的扩展；
提供与第三方系统设备开放的接口；[page]

二、系统容限大、可平滑升级扩展的数码视讯VisionSky EPG系统

作为中国最大的数字电视软件与系统提供商，北京数码视讯科技股份有限公司始终坚持走自主研发道路，先后推出了包括VisionSky EPG系统在内的一系列软硬件成熟产品。

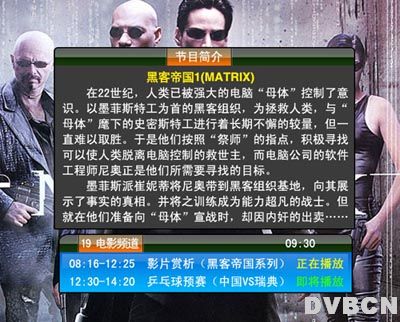

下图为数码视讯VisionSky EPG系统终端显示界面图。

系统组成

模块化设计理念，层次清晰，便于扩展
四大逻辑模块：EPG播出服务器、EPG中间层服务器、EPG数据库、EPG编审工作站
数码视讯自主知识产权VisionSky EPG系统软件
核心设备：EPG服务器、TS码流发送卡、码流分配器
外围设备：EPG编审工作站，数量可扩展

系统特点

国家EPG标准的制定和评审厂商

数码视讯是《数字电视广播电子节目指南规范》的制定与评审厂商之一，第一时间并长期保证与国家标准和DVB组织标准接轨，同时又可平滑扩展支持DVB-S、DVB-T，实现同时向一种或几种不同类型的传输网络发送PSI/SI信息。

由于数码视讯EPG系统的标准性，2004年被国家广电总局计量检测中心选用为我国机顶盒测试入网的唯一标准系统。

丰富的国家级、地市级成功应用案例

数码视讯EPG系统在国家广电总局计量检测中心、吉林省网、辽宁省网、歌华有线、新疆生产建设兵团、湖南移动、福州市网、西宁市网、甘肃敦煌等多个数字电视平台应用，具有丰富的国家级、地市级平台的搭建经验和运营经验。

高安全性和可靠性

数码视讯所提供的EPG系统具有先进、完善的用户管理（包括操作员管理、审查员管理等）、审查文件数字签名、重要数据加密传输、加密存储等功能，以确保系统的安全。

系统可以有效地杜绝、限制黑客非法进入系统，保证系统安全。

系统容限大，可平滑升级扩展

数码视讯EPG系统支持100个网络、200个TS流、1000个节目、64天的EPG信息发送与查看。系统基于开放式架构和强大数据库系统设计，可平滑扩展到支持任意多个网络、任意多个传送流、任意多个业务、任意天节目信息编辑存储，网络、传送流、业务、业务群、事件（节目）、描述符数量不受软件限制。

丰富的应用解决方案

MPEG-2和DVB标准中定义了用于数字电视接收机自动配置的业务信息（Service Information）的几种分段：网络信息表（NIT）、业务描述表（SDT）以及节目信息表（EIT）等，EPG是从这些表中取出节目提供商播出节目的列表和播出参数等信息，以直观的形式显示给用户。通过使用数码视讯EPG系统，操作人员只需要直观地编辑一些基本信息和节目信息，并设置相应的服务参数，而EPG系统则会自动把编辑完的信息存储起来，同时把这些信息直接转换成TS流的形式发送出去。该TS流通过复用器与实际的节目流进行混合，从而在终端实现节目导航功能。

数码视讯EPG系统应用解决方案主要有以下三种：

名称	描述	优点	缺点
标准EPG播出	每一个频点发送所有频点的EPG信息	理论上机顶盒在任何一个频点下都可以即时更新所有频点的EPG，开机搜索快	带宽占用高
带外EPG播出	每个频点只发送当前频点EPG信息	带宽占用低	机顶盒开机时搜索慢，开机后只能在频点切换时更新EPG
带内EPG播出	把某一频点设为起始频点，在起始频点发送全部频点的EPG信息；其它频点只发送当前频点的EPG信息	机顶盒开机搜索速度相对方案二快，带宽相对方案一低	机顶盒只能在频点切换时更新EPG

不同的应用解决方案既有优点也有缺点，客户可以根据自身平台特点灵活选择合适的应用解决方案，从而合理利用带宽，使终端用户最大程度地享受到EPG业务带来的乐趣。

灵活的平台搭建解决方案

数码视讯EPG系统平台搭建解决方案主要有三种，非常方便广大客户依据自身实际选择不同类型的平台搭建方案。下表为数码视讯EPG系统三种平台搭建解决方案对比表。

名称	配置	优点	缺点
基本解决方案	1台工作站（具备编辑和审核功能）、1台服务器（具备数据库服务器、中间层服务器和播出服务器功能）、1台百兆交换机、1台ASI码流分配器	成本低	平台稳定性、安全性以及性能较低
双机热备解决方案	1台工作站（具备编辑和审核功能）、2台服务器（单台服务器具备数据库服务器、中间层服务器和播出服务器功能）、1台百兆交换机、1台ASI切换矩阵、1台ASI码流分配器	平台稳定性、安全性以及性能较高	成本较高
终极解决方案	1台工作站（具备编辑和审核功能）、2台数据库服务器（单台服务器具备数据库服务器和中间层服务器功能）、2台应用服务器、1台百兆交换机、1台ASI切换矩阵、1台ASI码流分配器	平台稳定性、安全性以及性能最高	成本高

人性化的视窗交互界面

数码视讯VisionSky EPG系统编排功能支持图形方式和文本方式编辑，系统界面为交互式中文视窗界面，设计合理，操作便捷。同时，数码视讯EPG系统具有CHINA-EPG接口，并支持文本文件和XML文件的自动导入、更新、再编辑，自动化的体系有效降低人力投入和工作压力。

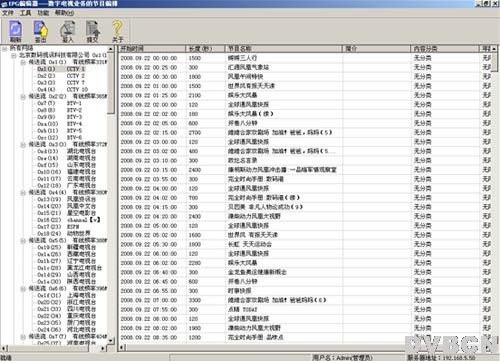

下图为数码视讯VisionSky EPG系统编辑界面。

多语种支持和丰富的描述符

可以支持多种语言，可以选配多语言界面。
可以生成标准中要求的所有必须的和可选的PSI/SI信息表（Table），包括PAT、PMT、CAT、NIT、SDT、EIT、BAT、TDT、TOT、RST、DIT、SIT等。
可以生成标准中要求的所有必须的和可选的描述符（Descriptor）。
可提供节目的附加信息，如节目的内容简介、节目评价等。

兼容性强，便于与数字电视平台其它软硬件系统和设备互联互通

数码视讯EPG播出系统具有多个系统接口设计，与CAS、SMS、NVOD、数据广播等都开放接口，并在多个成功运用中与多个厂商复用器实际集成，已经成功集成多个厂商机顶盒产品，兼容性能优异。

提供研发级技术支持和二次开发服务

数码视讯工程师实施经验丰富，有一支专业化的售后技术服务队伍和完善的售后服务体系。可以提供研发级技术支持，负责二次开发和个性化开发。

产品基本参数

数码视讯VisionSky EPG系统支持100个网络、200个TS流、1000个节目、64天的EPG信息发送与查看。下表显示的是EPG生成带宽的效率统计结果（以7天节目为例，平均每天40个事件），其中启动速度与EPG更新速度和硬件设备有很大关系。以下是在奔腾4 CPU的PC（低配置下）上得到的数据。

TS流规模	接入复用器总带宽	复用器过滤后带宽	EPG启动耗时	EPG更新耗时
16个TS，每个流6个业务，共96个业务，每个流只发当前流信息	2.5Mbps	0.156Mbps	1秒	0.1-1秒
16个TS，每个流6个业务，共96个业务，每个流发所有流信息	20Mbps	1.25Mbps	3秒	1-3秒
25个TS，每个流6个业务，共150个业务，每个流只发当前流信息	5Mbps	0.2Mbps	3秒	1-3秒
25个TS，每个流6个业务，共150个业务，每个流发所有流信息	40Mbps	1.6Mbps	6秒	1-6秒

[page]


三、功能完备、性能超强的天柏EPG系统

天柏EPG 系统是基于天柏数年实际运营的经验，依照DVB 标准，结合用户意见开发的一套满足数字电视播发业务的完善的系统。系统采用中心数据库方式集中管理，所有的模块之间以数据库为中心作为接口，相互独立，可扩展性好。模块中用户操作较多的模块均在Windows 下开发，提供方便的图形化界面，表生成器基于Linux 系统开发，保证高可靠性和稳定性。

1.3 版本支持PSI/SI 以及MHP 要求的AIT 的配置、管理、编码、传输等；向视频和数据应用软件及CA、SMS 等前端系统提供信息，成为联结它们的纽带。EPG 系统1.3需要和天柏的DS 标准版2.0 或第三方支持IP 插入的复用器等设备集成使用。

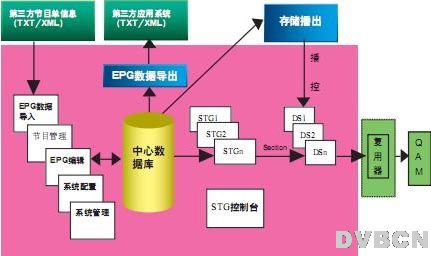

天柏的EPG系统主要模块

功能列表

EPG系统支持权限管理，针对每一个模块，系统均赋有权限，只有满足权限的用户才可登陆。

EPG系统的配置模块将EPG系统需要配置的信息均包含在内。
EPG系统的节目管理模块遵照电视台的日常业务流程，完成对节目信息的录入和管理。
EPG系统的节目单编辑支持本地视频节目编排，录制节目编排，数据节目编排。
EPG系统支持NVOD业务，可对选定NVOD节目和插入片花，进行节目编排。
EPG系统通过EPG导入导出模块将节目信息进行导入后，由标准表生成器（STG）发出。
1.3版的EPG系统支持广电总局EPG标准的XML格式的导入导出。
EPG系统通过STG的客户端软件，可以获得STG目前的连接状态，并对此进行控制。
EPG系统支持时间同步，可取标准时钟源作为服务器端，系统内其它的设备作为客户端与其同步。
EPG系统可实现同时发送多张不同的NIT表，实现分地区使用。
EPG系统的系统管理模块为EPG系统提供了数据清理及系统日志管理等功能，用户可以在系统管理中操作日志，并且备份及恢复数据。
EPG系统目前可提供不同语种的软件，包括简体中文以及繁体中文。
DS作为DVB前端系统发送数据的服务器，提供前端所有节目数据发送的一个平台。

性能参数
STG

数据库：Microsoft SQL Server 2000/2005
ORACLE 8i
输出数据类型：Section
生成表种类：
NIT SDT EIT(P/F、Schedule) PAT PMT TDT
TOT AIT BAT CAT 私有表
支持频道数：最多可以支持50路TS流、500个视频频道的SI（包含7天schedule）、PSI的播发，稳定无故障运行；
接口方式：TCP/IP
稳定运行时间： 7×24小时

DVB系统产品
DS

输出数据流：复用后的TS包。
输入数据源：文件/Section数据方式。
输出码率： Master Ⅲ: 0.04－200Mbps/输出端口
Master Send: 0.84－200Mbps/输出端口
接口方式：TCP/IP
单个端口数据量支持：
Section协议播发支持超过500个PID并发，一个TS流支持超过500个pID的数据播发；
超过200M源数据；
2500个文件/OC/DC应用；
超过100个以上的OC/DC应用并发；
超过10个PES并发，单个PES输出最大码率可达0.8Mbps；
应用并发更新数超过30个，更新频率<90s；
单个数据更新频率<30s；
单个PES输出最大码率可达0.8Mbps。
稳定运行时间： 7×24小时。[page]

四、具视频窗口、可视性的佳创EPG系统

佳创EPG 系统Foresight是专业的电子节目菜单生成系统，能够生成完全符合SARFT GY/Z 174-2001 和EN300468标准的各类节目表。Foresight 具有友好的系统界面，广电运营商能够很方便的使用Foresight 进行节目播出表的规划和编辑，已经应用在国内十多个大中型数字电视网络中。

在Foresight系统中（一般在EPG编辑工作站进行）将EPG信息编辑后存储在数据库中，按制定的播发策略定时自动播出，码流播发设备用TS流的格式播出，然后通过分配器和需要插入EPG信息的复用器的ASI接口联接。其功能特点如下：

1、节目指南应具备按频道和按分类浏览节目单的功能；频道表和节目表应具备翻页功能，便于快速查找频道和节目；
2、具备预定未来节目和取消预定的功能；预定过期节目或预定有冲突时有提示；
3、界面设计应菜单层次和按键次数尽量少，方便用户操作；
4、EPG系统的设计及频道安排，实现对用户操作的快速反应，保证信息表的实时性，且信息表刷新时，不影响节目的播出。

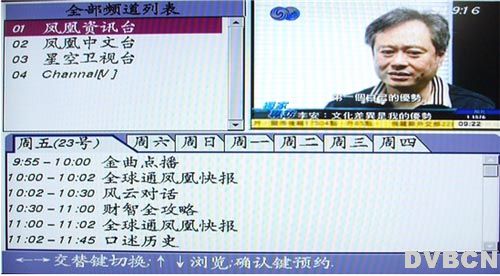

5、节目指南界面具备视频窗口，增加可视性；
6、若运营商指定的某厂家的STB需要集成该EPG时，佳创无偿的开放接口，并全力支持。若某些功能采用了私有方式同样会无偿的开放接口；
7、采用SQL Server 2000数据库运行稳定，提供数据自动备份还原功能；
8、佳创EPG和标准的CA、SMS不需进行集成设置；（可在BAT表中按SMS节目包设置类）；
9、采用TS方式将EPG信息插入复用器，集成简单方便；
10、佳创EPG支持每分频插入或主频点插入的方式；
11、全Windows界面，支持中英文菜单；
12、编辑与播出分开，互不影响；
13、支持节目单直接倒入功能，导入模版格式可自定义；
14、最大支持100个传输流，1600个业务，每个业务64天节目单；
15、可提供8天节目单预告；
16、可以设置各表的播发周期；
17、可以控制NIT表及SDT表播发的版本；
18、手动设置各表PID，可以十六进制输入显示PID值，并控制相关表播发；
19、实现播发信息监控，可以紧急启播停播；
20、整套系统可实现无人值守工作；
21、根据集成要求提供相应开放接口。
