一、项目概述
美丽的海滨城市大连是国家广电总局选择的全国49个有线数字电视试点城市和地区之一，并于2005年2月开播数字电视，这将对国内其它城市数字电视发展产生深远的影响，并将进一步提升大连的城市形象。

大连有线数字电视系统传输128套数字电视节目、使用3个模拟频道传数据广播节目、使用1个模拟频道传EPG、使用4个模拟频道传NVOD，并同时传送3套模拟电视节目。前端的信号流程为：信号源转换——数字切换矩阵——复用器——数字调制器——RF混合分配——HFC网络。

　　大连有线数字电视前端监测系统是大连有线电视数字化的重要组成部分，由大连天途有线电视网络股份有限公司具体实施。该项目的基本目标是：与大连有线数字电视系统配套，实现对前端播出信号的实时监测和对前端各环节的传输码流进行选择性监测、分析，确保全系统的安全稳定运行。

二、项目功能要求
该项目的具体要求是：
1、对输出RF信号按节目实时监测、显示并报警。
1) 对全部播出的每一套节目，从RF输出端取样，进行实时监测，在显示器上显示图象内容、音量大小和节目名称；
2) 播出的每一套节目出现视频丢失、视频静帧、黑场、伴音丢失等故障均进行实时报警。报警方式包括：语音提示、图象提示、在报警的同时将故障节目以独占显示屏的方式显示出来、自动接通维护人员电话等；
3) 对故障节目有自动录像功能；
4) 能形成故障记录报表并可存储、打印；
5) 可通过局域网，在前端以外的地方监视；
2、配备数字电视码流分析仪，通过切换手段，实现对各路信号码流输入、复用器输出等重要环节的码流进行分析,提供反映数字电视码流的关键参数和错误指示等。
3、对机房大屏幕电视墙布局和操作台的摆放提出解决方案，要求美观和人性化。

三、项目实施方案
　　针对该项目要求，博汇公司采用了若干套Ares数字电视多画面实时监播报警系统、1台集中控制机和远程客户端软件，若干台50寸等离子显示屏，Tektronix MTM400码流分析仪、Tektronix AD954便携式码流分析仪等设备，对前端128套数字电视节目播出信号做多画面组合显示、实时视频图像内容监测报警和对前端各环节的TS流进行多参数的质量监测，确保大连有线数字电视的安全稳定运行播出。系统结构如图1所示，效果图和工程实景分别如图2、3所示。该项目已经于2004年12月正式投入使用，运行情况良好。

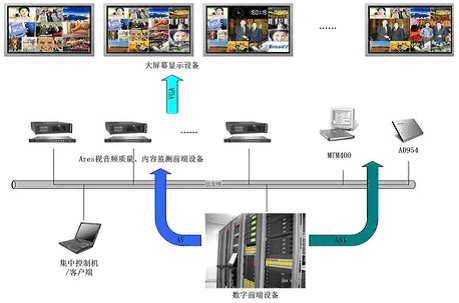

图1：监测系统结构图

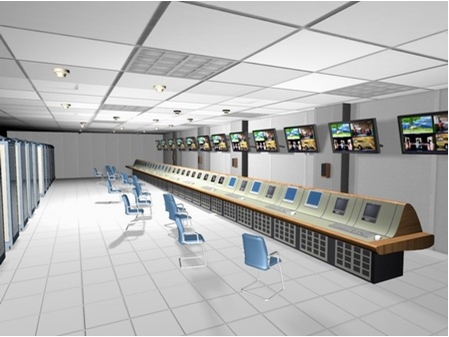

图2：施工前效果图

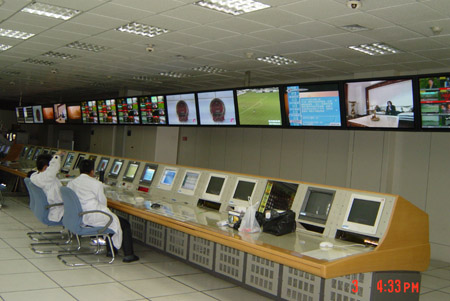

图3：竣工后的实际场景
