全局数字电视服务系统

Global DVB Service System(GDSS)

u 主题：联通各地独立的数字电视系统，实现全国范围内的可寻址业务支撑平台，为全国广播电视网的整合提供一种新模式，为三网融合提供基础性平台。

u 功能：三网融合环境下数字电视终端的业务订阅、设备控制、语音通讯、视频通讯、图文广告发布等功能的全国落地服务。

u 核心：每个数字电视终端用户具备全国唯一的、可寻址的、可通讯的数字电视身份号码。

u 关键：GDSS系统信令协议的制定，信令数据的控制、交换与传输；GDSS系统的标准化业务和标准化功能组件定义与实现；数字电视用户管理系统(SMS/BOSS)的标准化扩展，数字电视条件接收系统（CAS）的标准化扩展。

摘要：

基于广播电视网上的所有产业，其未来的走向是值得关注的。随着三网融合进程的深入，随着全国一体化广电网的逐步推进，全国性甚至全球性的数字电视业务和广电业务将逐渐浮出水面。这种面向全国性的跨区域的广电业务，需要相对应的业务模式以及相对应的软硬件系统。而其中的软件系统，将不单单是一种软件，更本质的定性将是一种标准。正是通过一系列标准化功能组件，其支持的业务是多种多样的，其许可接入的厂商产品是广大范围的，其架构更是面向未来具备优异扩展性的，是智能化的。这就是全局数字电视服务系统（GDSS）。

通过GDSS系统，建设覆盖全国范围的完整用户属性信息，并据此提出一套完整的业务交换接转的方式方法，形成公开的标准，从而让丰富多彩的业务能够在此标准上进行应用。广播电视用户的身份属性是全国性、全球性唯一有效的，社会各界都能够借助这些丰富多彩的业务和广播电视网中的用户发生关联，从此让分散在现今各个广电网络内的数字电视用户参与到全国性、全球性的分工合作与服务当中去。

GDSS系统，正是通过这样一种方式实现三网融合，实现广播电视用户价值的提升，进而提升整个广播电视网上各产业的价值。GDSS系统是现有广播电视网的网间网、网上网。GDSS系统是让分散在各运营商手中的广电网演进成为一个有机整体的广电智能网所真正需要的系统！

第1章 背景

电信网、互联网、广播电视网的融合日渐被提上日程，这是信息自由传递的内在发展需求。广电网与其说是主动迎战，倒不如说是已经到了一个行业发展极大受限的紧要关口。IP技术的广泛使用，在行业形态、业务模式、市场夺取上已经产生了巨大的效应。在最根本的层次上，这种点到点的信息送达方式具备的特质已经被充分发挥。然而在自然界，点对面的信息送达是主流：是太阳向整个太阳系无差别地“广播”了信息和热量。

点对面的信息送达，是信息流动的一种自然形态；点对点的信息送达，是信息流动的一种约束形态。通过自然形态的信息送达，是一种低耗高效的送达方式；通过约束形态的信息送达，必定有更多的资源消耗产生在“约束”因素上。正所谓高山流水、顺势而为。

广播式的信息送达，正是因为具备这种巨大的优势，在信息送达的时效性、一致性上具有点对点方式无可比拟的优点。对于公共信息（如：基本节目信息、天气信息、时政信息、应急广播信息等的广播）传输服务的需求，广播方式是最快最佳最稳妥的方式。为了满足这种公共信息传输服务，我国在特定的历史条件下，产生了四级办电视的情况，在全国建立了大小3000多个广播电视台站。

2001年以来，数字电视系统建设渐趋高潮，截至2009年12月，全国已经发展了6000多万数字电视用户，建立了大小数字电视前端系统超过500个（含测试平台）。这些数字电视前端涵盖了全部的省级广电传输单位、绝大多数经济条件较好的市级广电传输单位和一部分的县级广电传输单位，另外少数大型企事业单位电视台也开通了数字电视系统。

广播电视网络条块分割的现状造就了众多相互隔绝的封闭用户群体，用户被划分给不同的数字电视运营商分割管理，数字电视用户除了具备直接管理者所给予的身份属性外，缺少全国性、全球性的身份属性，无法参与到全国性、全球性的分工合作与服务体系当中。由于各个数字电视前端自成一统，单体系统规模有限，造成在创新条件、创新成本、更重要的是在创新赢利能力上都无法和电信、互联网等行业相媲美。这方面的不足，已经成为了制约广电产业发展的最大制约因素，并悄然打开了电信、互联网行业侵略广电行业的后门：IPTV、PPS、互联网电视、网络高清下载等等应运而生。

三网融合，对于电信和互联网而言，是打开了一个新市场；三网融合，对于广电而言，是一次生的机会，也同样是一次死的考验。随着电信网入户带宽的提升与互联网业务模式的丰富完善，各家广电运营商就像游兵散勇暴露在了电信与互联网的集团军前面。广电运营商若不能参与到全国性、全球性的分工与服务体系当中去，就只能在政府的庇护下苟延残喘。看着电信网与互联网攻城掠地大块吃肉大碗喝酒，广播电视网又情何以堪！

面对着电信网与互联网的集团入侵，抱团迎战已经成为了广电的唯一选择。整个广电行业如何抱团成为一个整体，充斥着各种方案：组建全国性的网络公司、进行广电网络的双向化改造等等。打造一个覆盖全国的、全程全网的、双向互动的广播电视网络，是一个非常美丽的终极目标，而这除了需要巨大的投资、需要国务院省政府市政府在政策上的极力倾斜支持外，如何收编这些业已建成的、运转已经趋于正常的、具有正常法人治理体系结构的大小不等的数字电视运营商，非常具有挑战性。建立这样一个全国性的数字电视网络的过程，注定是一个坎坷、复杂而周期漫长的过程。这样一个过程，是不可能想象毕其功于一役的，注定需要由多个不同的阶段相互衔接而成。把握这些阶段过程的本质，看到由始至终的内在本质，才能始终把握产业发展的主旋律，方可做到始终立于潮头之上。

本文并没有讨论现今一般情况下谈论DVB演进发展时所热烈讨论的NGB、双向网络改造和网络质量改造等热点论题，而是以数字电视用户的身份属性作为切入点，展开描述了围绕数字电视用户身份属性这一最本质的问题，层层推进，展现出一个与NGB建设和三网融合相伴随的巨大的市场空间。

[page]第2章 广电机体现状

2.1 单独的广电运营商结构

（图一：一维世界典型广电系统结构图）

上图是一个典型广电运营商的系统结构图，放开组网设备品牌差异和网络规模差异外，各广电运营商网络就只在“双向专网/互联网”上有所不同。而“双向专网/互联网”的接入，是NGB、双向网络改造和网络质量改造的领域，不在本文讨论范围之内。因此，笼统地看各家广电运营商，其系统架构是类似的或者说几乎是完全相同的。虽然各家广电运营商采购的设备和系统存在功能、性能上的差异，但是各家广电运营商在内部作业流程上相差不大，都包括了：设备网管、音视频业务管理、传输网络管理、机卡管理等作业流程。在此之上的用户管理、计费和结算也都相差不大。

2.2 全国的广电运营商结构

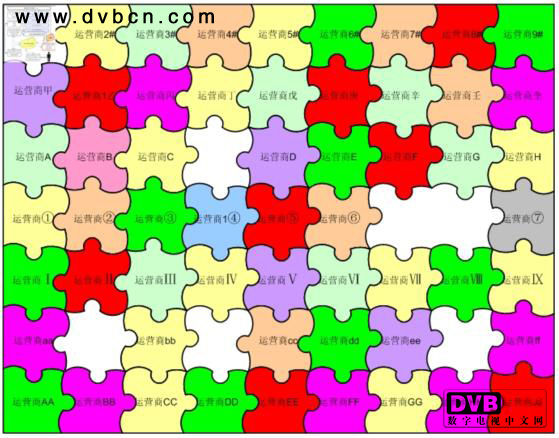

（图二：二维世界全国广电分布示意图）

如上图所示，各家广电运营商对网络的独占性以及各家广电运营商采购的组网设备和系统的差异，特别是CAS系统的差异，导致了在全国范围内的各广电运营商网络处于散布状态，相互之间封闭隔绝。

每个广电运营商的网络都是完整的，或者还是袖珍的。网络内的用户只能享用其所属的运营商提供的服务。在单向模式下，这种方式是妥当并适合的，由于业务的简单性，这种分散式的系统存在，往往还具有一张涵盖全国的大网所不具有的优特点：如本地化节目播放、差异化的节目播放、最贴近本地实际需求的节目播放等等，并且为广电人员留下了施展的空间，锻炼了队伍等等。然而，广电用户的视听享受，毕竟已经度过了被动的以电视为主的历史阶段，进入到了全方位获取视听信息的新阶段。高等级的、有价值的终端用户，其“活跃”的社会行动状态，决定了其“安坐”在电视前的时间越来越少，而留给广电运营商的越来越多的是386199用户。广大广电运营商由此产生了从“看电视”过渡到“用电视”的迫切需求，希望以“用电视”的模式尽可能的留住高等级的、有价值的最终用户，并激活一般用户的其他需求。

并非所有的广电运营商都不具备建设达到最终用户“用电视”的条件，但是至少绝大部分的广电运营商是不具备这个条件的。广电运营商面对的首要问题，不在于技术上，而是在于市场划分上。由于规模有限，各家广电运营商的网络都存在一条看得见的边界，这条边界是和网络内的数字电视用户（自然人）的社会联系边界是不相符合的。这就造成广电运营商网络所能承载的实际业务最终也只能满足数字电视用户（自然人）的对“用电视”需求的一部分，所谓功亏一篑，这种致命性的不足很可能将导致广电运营商的努力大打折扣。

正如人类的联系在原始社会不出村，封建社会基本不出州县；正如1980年代玩电视游戏，1990年代玩PC单机版游戏，2000年后开始玩大型联机互动游戏；正如原来用高音喇叭和传呼机，现在人手一部手机还“全球通”。数字电视用户（自然人）的社会联系也是日趋广大覆盖全球。经济越发达，社会越活跃的地区，如北上广深，人的社会性联系以及带来的需求，不仅越加频繁，而且也是全国性甚至是世界性的。广电运营商若只是打算满足数字电视用户（自然人）在自娱自乐方面的需求，则永远是挣小钱，更何况互联网上还有巨量的免费资源来满足数字电视用户（自然人）在这个方面的需求。只有广电运营商切入到数字电视用户（自然人）的社会联系当中去，才有可能随着数字电视用户（自然人）需求的增加而长久地获取最大最好的收益。

让广电运营商提供给数字电视用户（自然人）“用电视”的业务覆盖边界尽可能的接近数字电视用户（自然人）的社会联系边界，是广电运营商在三网融合中转型成功的关键！从这一点来看，恰恰具备建设“用电视”的系统的北上广深等广电运营商，其面对的挑战也是最大的。

现今各广电运营商正在大力推进的双向网络改造以及网络质量改造，全力实现NGB，就是要在物质环节做好准备，使数字电视用户（自然人）“用电视”的业务覆盖边界尽可能地接近其社会联系边界，使运营商具备转型的“硬条件”。

2.3 项目引出

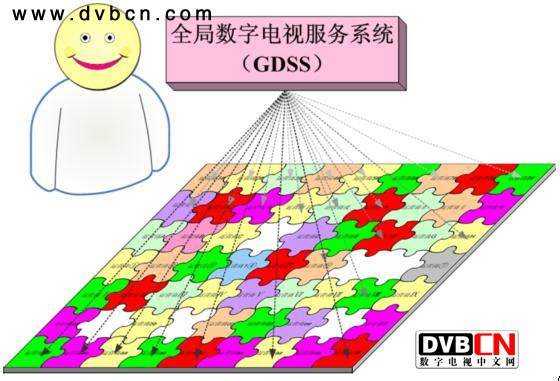

（图三：三维世界全局数字电视服务系统示意图）

数字电视产业的一维世界里，运营商只能看到已经拥有的用户，二维世界能够看到覆盖的用户。当把视界放到三维立体时，即可发现存在一条从一个运营商到另一个运营商（或者其他很多的的运营商），在不打破原有二维世界边界划分的情况下的另外一种联系方式。这也给我们一个很好的提示：数字电视网络的一体化融合，在面对三网融合环境下电信网与互联网的急迫进攻时，广电网也是可以在几乎没有破坏力的情况下快速推进，并给二维世界中的边界消融留下足够的时间。

三维立体的数字电视网络要变成现实，这种立体网络首先需要满足各地运营商的实际条件，其次要充分保障并提升各地运营商的利益，最后还需要提供可持续发展的空间以保证广电产业的未来。

为此，首先需要萃取各地运营商的共有资源，这个资源须具备以下特点：

核心：资源的核心的特点，意味着资源的唯一性和不可替代性。
高价值：资源已经获得体现的价值或者在未来可能存在的价值是巨大的。
可增值：资源不论现今价值几何，在可预见的未来，价值将逐渐增加，可以为运营商带来巨大的收益。
永续：资源在可预见的未来不会消失。
通过对萃取条件的定义，并盘点运营商现在掌握的资源，很明显设备和网络等硬资源是很难俱备完整的这些要求的。在软资源方面，运营商的垄断地位虽然可以满足，却是不能被萃取和共享的，剩下的就是运营商的用户资源了。用户作为一个实体，是具有多种属性的。用户不仅关联着运营商提供的终端接收设备，还关联着业务订阅、关联着付费帐号、关联着地址等等。但是，从最抽象层次来看，用户在本质上是信息的生产者与消费者，是信息传输的两端。

在数字电视系统里面，用户不仅有用户名、用户编号、IC卡编号、银行帐号等等。这些编号信息都是用户属性的一些方面，有起控制作用的，有起标识作用的，还有记帐收费使用的，但这些属性编号都还局限在运营商内部系统使用。

现在和可预见的未来，广电运营商建设的双向网络，其目的就是要建立信息在生产者与消费者之间的联系通路，建设某种层次某个类型的通迅系统。前面分析了广电运营商切入到数字电视用户（自然人）的社会联系是转型成功的关键，那么，这种社会联系行为在发起和进行时，对数字电视用户（自然人）身份属性的识别与标识就显得极为重要。需要的这种身份属性，其通行的范围最好是和数字电视用户（自然人）的社会联系边界是完全一致的。因此，这种身份属性的有效范围就需要跨越单个运营商传输网络覆盖范围，而广电运营商现有系统内关于用户的属性都不能满足数字电视用户（自然人）的业务要求。

作为数字电视行业的系统供应商和重要的参与者，现在就可以认识到：建立一个跨网络的数字电视用户身份属性管理平台，将意味着拥有多么巨大的成长空间和利益，而且这些利益并非系统拥有者所独享，它还将极大地丰富数字电视产业的业务模式，提升用户的使用体验，最终促进运营商的利益增加，从而达到整个广播电视网上所有产业的共赢。

[page]第3章 项目说明

在上面章节的分析中可以看到，建设一个跨网络的数字电视用户身份属性鉴权、认证、交换、链路保持以及通信信息存储的管理系统具有非常的必要性。本章就这样一个系统做进一步的描述，并在可行性上做深入的分析。

为了便于文档的编写，也便于阅读人员阅读理解，我们把这样一个跨网络的管理系统称呼为全局数字电视用户服务系统（Global DVB Service System, ab.:GDSS），下面以“GDSS系统”代表整个系统。

3.1 系统定义

3.1.1 系统原则

开放性：通过开发产品形成标准，标准的公开不影响项目的后续推进和产品的核心竞争力。
灵活性：通过实施产品提供业务，可以灵活地增加、修改、删除产品提供的业务和功能。
普适性：实施产品可以充分利用现有网络条件，无需对现有网络和应用环境提出过多的改造要求。

3.1.2 标准化业务

呼叫是一种业务发起、建立、保持、和结束的整个过程的笼统称呼，并非是传统意义上电话的拨打请求。在本文当中，呼叫是业务的发起一方通过GDSS的统一用户号码，寻求建立和目的用户的某种业务联系，并在需要的时候建立通讯链路。

业务是一种通过GDSS实现的功能。借助不同的终端机类型，GDSS可以提供的服务可以分为很多细致的类别，比如：数字电视节目订阅、文字短信、语音通讯、视频通讯、图文播发、游戏等等。服务由一系列的标准化业务构成。

序号	代号	名称	业务描述
001		通用个人信息	将用户信息有条件的设置、存储、发布。
002		存款账户呼叫	业务发起的一方可以采用存款账户发起业务请求。业务的后续开展的计费与优惠均与存款账户有关。业务的发起以及持续时间是受到存款账户余额的限制的。
003		信用账户呼叫	业务发起的一方可以采用信用账户发起业务请求。业务的后续开展的计费与优惠均与信用账户有关。业务的发起以及持续时间是受到信用额度的限制的。
004		积分账户呼叫	业务发起的一方可以采用积分账户发起业务请求。业务的后续开展的计费与优惠均与积分账户有关。业务的发起以及持续时间是受到积分余额的限制的。积分账户的积分由其他方式进行增加、减少。
005		被叫付费呼叫	业务的发起的一方发起的呼叫，由业务的承接方完成计费。业务的后续开展的计费与优惠均与业务承接方的账户有关。
006		公众呼叫	多方可以在短时间内向指定用户发起热线呼叫。多方的呼叫可以被保持、转接和记录，免于呼叫堵塞。
007		遇忙回叫	业务的承接方不存在、不能即刻承接业务呼叫请求，系统向呼叫发起方返回的遇忙回叫。
008		功能限制回叫	业务的承接方不能承接发起的业务类型，系统向呼叫发起方返回的功能限制回叫。
009		呼入筛选	业务的承接方通过条件筛选可以获得通过的业务呼叫请求。
010		呼出筛选	业务的发起方在建立呼叫时，依据设置的或者被限制的条件进行筛选，通过被许可的呼叫，禁用被限制的呼叫连接被建立。
011		恶意呼叫识别	系统具备设置阀值判定业务呼叫发起方的行为是否是恶意的或者带有侵害性的。
012		优惠费率	在呼叫建立后，业务在发起、维护、结束的整个过程当中的费率设置。在业务的各个交换转接点支持业务计费、费率、优惠信息等的输出。
013		直通业务传输	业务起始与呼叫的建立，结束与呼叫的结束。业务数据除了在发起方和承接方之间的传输延时外不具备其他的延滞。
014		存储业务传输	业务起始与呼叫的建立，结束与存储的到期或者结束与承接方的结束请求。业务数据在GDSS系统靠近承接方的设备有存储。
015
......	......	......	......

3.1.3 标准化组件

组件是业务的组成成分，通过标准化功能组件，既可以规范GDSS的组成，又可以通过搭积木方式为各种服务提供支持。标准化功能组件使GDSS系统具有与生俱来的开放性和标准化特点，是GDSS系统标准化的核心保障。通过标准化功能组件，GDSS系统可以搭建业务控制模块和业务交换模块。因为业务控制模块和业务交换模块之间具有规范化的接口，GDSS系统即可在后期不更换业务交换模块的情况下，通过新增业务承载组件和相应的智能数据终端，开展新型业务，使GDSS系统俱备优异的灵活性。

序号	代号	名称	描述
001
002
003
004
005
006
007
008
......	......	......	......

3.2 系统结构

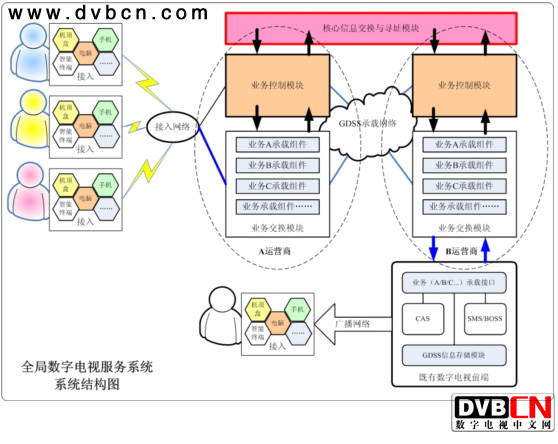

（图四：GDSS系统结构图）

GDSS系统是一个跨地域的，并架构在运营商现有系统上的综合性系统，在整个系统的结构当中存在下面三个结构部分：

3.2.1 接入机体

蜂窝结构：GDSS系统和用户操作平台/设备之间的接入网络。从系统的任务承载能力和系统的接入优化因素等多方面考虑，针对不同业务类型和细分地域采用蜂窝接入方式。通过蜂窝结构的接入，向用户提供最方便的大容量接入通道。

3.2.2 控制机体

星型结构：GDSS系统核心信息交换与寻址模块和各个运营商对应的业务控制模块采用星型结构。核心信息交换与寻址模块统一管理全系统范围内的用户路由信息、状态信息和迁移信息，为业务的呼叫提供路由选通服务。

3.2.3 交换机体

网状结构：GDSS架构在各个运营商系统上的业务交换模块之间采用分层网状结构。初步可以划分为省局交换点和市县级交换点两个层次的网状结构。原则上市县级交换点的交换业务由省级交换点进行交换，进入另一省级交换点后再寻求进一步的交换。在跨省的市县之间交换的业务量巨大，并在条件许可的情况下，一地运营商的数字电视用户的信息可以直接送达另一地运营商的数字电视用户，以保证最为高效率的信息送达。

GDSS系统的网络架构，与具体传输方式传输平台无关，可以采用电信通讯网络、移动通讯网络、互联网、运营商通讯网承载GDSS业务。

3.3 模块说明

3.3.1 核心信息交换与寻址模块

核心信息交换与寻址模块是GDSS系统的核心部分。该模块存储全系统最新时刻的用户属性信息，为各项业务提供路由计算等一系列的基础性、支持性服务。该模块还汇集全系统业务服务记录，提供决策支持服务。

3.3.2 业务控制模块

业务控制模块是实现GDSS业务灵活性的关键所在，也是GDSS系统标准化、开放性的具体体现。GDSS系统通过规范化、标准化的业务控制模块和业务交换模块接口，实现GDSS网络的智能化，达到自动支持后续新型业务的目的。

业务控制模块通过提供标准化的业务交换接口，支持未来第三方设计的业务通过GDSS系统进行应用。第三方在需要开展新型业务时，只需要按照标准化的业务交换接口提供新型业务控制模块，即可实现新型业务。

3.3.3 业务交换模块

业务交换模块负责业务信息的整个送达工作，并在信息的传输过程当中实现计时、计量、计价等辅助性操作。对于业务控制模块交付业务交换模块交换、接转、传输的信息，业务交换模块提供有质量控制的信息送达服务。业务交换模块作为GDSS系统的标准件模块，在系统建设后，若需要开展新型智能业务，无需对该模块进行调整。

3.3.4 业务承载接口

业务承载接口是GDSS系统和传统数字电视运营商系统之间的接口。数字电视用户（自然人）或者其他用户通过任何渠道使用GDSS系统，发起和运营商网内用户的业务呼叫、传输都将通过该接口，实现数据向运营商网内用户的交换送达。

由于GDSS系统的业务交换模块具有标准化接口，因此业务承载接口和业务交换模块接口的联系是稳定的。即便在系统建设完成后，若需要开展新型智能业务，并不需要对该模块进行调整。因为GDSS系统的标准化和结构上的稳定性，可以很大程度减少对运营商网络的影响。

3.3.5 信息存储模块

业务承载接口通过运营商数字电视传输网络和用户之间的业务是多种类型的，当由于业务环境或者业务功能的要求，需要暂存业务数据时，为了能够使数据尽可能的接近数据消费者，可以在运营商网络接口处设置数据的存储设备，这个设备就是信息存储模块。

因业务交换模块的标准化，信息存储模块的功能和接口都是标准化的。通过标准化的数据存储，使用和维护删除等操作，信息存储模块可以面向未来对新型业务提供支持。在系统建设完毕后，若开展新型业务，无需对该模块进行调整。

3.3.6 接入接口

接入接口实际上是一系列的接入前置服务，这些前置服务面向机顶盒、手机、电脑、智能终端机等不同设备提供有针对性的接入服务，其架构可以是基于互联网的web访问，也可以是开通了专用的通迅接口，还可以是订制的特殊设备。

接入接口遵循GDSS的标准，它和业务控制模块、业务交换模块间的接口是标准化的。每种业务通过一个或者多个接入接口进入GDSS系统。新型业务可能需要新的接入接口，也可能使用已有的接入接口来实现。接入接口的设计规范是在信令级别公开的，以支持任何第三方的合乎标准的新型业务。
