基于IMS架构的IPTV业务解决方案

IMS是3GPP在Release5版本中提出的支持IP多媒体业务的子系统，它的核心特点是采用SIP协议和与接入的无关性。中兴通信凭借多年在IPTV通信领域的积累和业界的领先地位，成功地开发了基于IMS的IPTV业务系统。

IMS在IPTV业务系统中的位置

基于IMS的IPTV业务系统的分层依次为应用层、业务层、控制层、承载层。IPTV业务系统的承载层以IP作为基础的协议。它包括接入网、城域网和骨干网以及相关的控制管理功能。承载层要能保证足够的带宽和一定传送质量。而控制层的主要功能是，利用IMS核心网的控制能力来完成IPTV业务系统用户的鉴权认证、业务的触发等工作。业务层由一系列业务执行能力和业务控制能力组成。

中兴通讯基于IMS的IPTV业务系统

1.IPTV模块在IMS架构下的作用

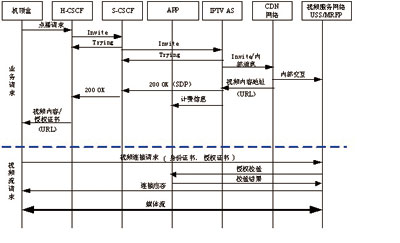

图1是基于IMS的IPTV业务系统的功能结构示意图，系统的主要模块由H-CSCF、SMS、USS、MLSS、APPServer和机顶盒组成。

图1 基于IMS的IPTV业务系统的功能结构示意图

H-CSCF包括EPG和SIP协议模块，一方面，它具有IPTV节目/频道展示及业务导航、节目/频道搜索、用户自服务等功能；另一方面，它还有以下功能
：
（1）可以根据用户签约情况选择用户仅注册到IMS域、仅注册到IPTV域还是两者都注册；
（2）作为SIPUA，代替IPTV终端在IMS域进行SIP注册及发起/接收SIP会话等功能；
（3）可实现SIP协议与其它协议之间的双向转换，例如，将HTTP协议转换成SIP协议以及将SIP协议转换成HTTP等，以完成IPTV终端接入IMS域的功能；
（4）具有向IMS域提供计费信息的功能。

USS为通用媒体服务器，为IMS体系下提供各种IPTV业务所需的媒体资源的设备，例如，媒体存储、流服务和内容分发/传送以及放音、录音、DTMF收号、传真、会议、TTS及ASR、视频播放、视频录制、视频会议等功能。IMS架构下的MRF网元总体而言也是从媒体服务器演进而来。每个UMS至少包括以下各单板：

（1）MCU为媒体控制板，提供媒体资源管理、协议处理、媒体调度、文件分片定位服务，该板采用1+1备份；
（2）MSTU为媒体存储传输板，主要承担媒体存储和传输任务，该板采用N+1备份；
（3）MDU为直播媒体分发单元，主要实现在直播业务时产生单播/组播媒体流。

MLSS具备CDN的功能，提供媒体定位、内容控制和服务控制等功能，负责全局内容控制、全局服务控制和VCDN管理等。其中，内容控制负责任务（例如内容发布、内容删除、内容调度）的生成、下发、监控等功能，服务控制的目标之一就是全局负载均衡。VCDN管理就是将网络运营商拥有的CDN资源划分成虚拟资源，拥有这样虚拟资源的节点组成一个虚拟CDN，给虚拟运营商自行开展IPTV业务独占使用。

APPServer包括业务认证授权、计费话单生成、统计分析。IPTV用户通过认证后，IPTV业务系统根据用户的属性对用户访问IPTV业务提供授权，避免每次都需要进行授权的麻烦。另外，内容的授权通过数字版权管理系统实现。计费话单生成就是能够产生所有应用用户使用IPTV服务的记录。对于预付费用户实时批价、扣费。对于后付费用户，需要根据用户使用IPTV服务时
