上海普罗户外有线电视网络双向改造方案

当今的网络入户线缆中，以电话双绞线、电力线和CATV同轴电缆最为普遍。而这当中同轴电缆又凭借其带宽大、屏蔽性好、入户率高、业务资源丰富而成为一种理想的宽带网络接入媒质。但现有的CATV HFC网络是单向广播式的。同时，随着数字电视、数字语音、网络游戏、IPTV等业务的不断出现和推广，用户对带宽的需求节节攀升，单向广播式的网络已不能适应新业务的要求，对网络的改造升级将势在必行。针对这一情况，上海普罗推出了 Cable Express新一代双向改造解决方案，它是在现有的HFC网络基础上构造的一个适用于广电网络系统的数字 宽带用户接入网络的解决方案，它采用MOCA（MultiMedia over Coax Alliance）技术标准，在不影响现有CATV系统正常工作，对现行网络不做大规模改动的前提下，以先进的调制解调技术，将800～1500MHz的信号合成在同轴电缆中与原有的CATV信号一起传输，用于承载基于IP的数据、语音和视频等多媒体业务。以较少的改造成本和工程量将原来单向的CATV网络改造成为一个双向的、数字化的、能够承载多媒体业务的宽带网络平台。

产品构成

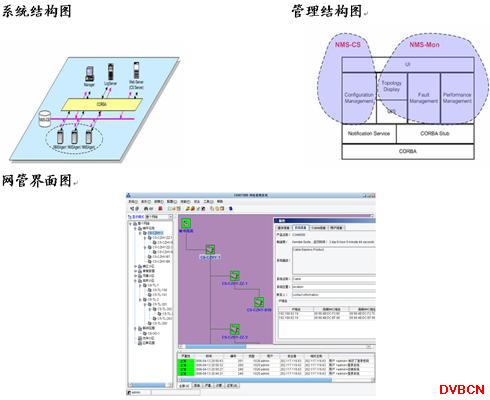

1、CNM7000 Cable Express 网络管理系统

它是针对Cable Express系统而专门开发的，可以提供集中式的安全、拓扑、配置、用户、故障、事件、性能、监控、维护等管理功能，为Cable Express系统的运行、管理和维护提供一个强有力的工具。借助该网管系统，在网络建设期间，管理员可以很方便的实施网络规划、网络安装、网络配置、网络测试、网络诊断等工作。在网络维护期间，管理员可以很容易的监控和了解网络状况，发现和清除网络故障，对网络进行优化，提高网络利用率和质量。

CNM7000是基于CORBA的分布式网络管理系统，采用分布式架构，各模块可以分布式、跨平台运行，也可以all-in-one方式运行，视系统规模而定。

性能指标

最大支持管理10000个设备结点
支持多个管理员同时在线操作
7*24小时稳定运行
支持IETF标准的SNMP V1/V2协议
多厂商设备支持，可升级支持厂商设备的私有MIB
支持对多厂商的无线、交换、路由设备管理
可提供北向CORBA接口，具备与上级网管、业务系统集成的能力
支持基于Solaris、Windows Server、 Red Hat Linux的软硬件平台
支持MS SQL Server 和Oracle数据库

2、COA6000 Cable Express 光接入设备

概述（Description）

COA6000系列产品是基于MOCA（MultiMedia Over Coax Alliance）的Cable Express系统中的接入汇聚设备，它的主要功能是将数据基带信号以OFDM方式调制到800～1500MHz频段，与低频CATV信号进行混合后在有线电视HFC网的同轴电缆上传输，在对原有网络设备与布线基本不做改动的前提下，将单向广播式的CATV网络上改造成为一个双向、宽带、数字化的能够适应多媒体业务的新型接入网络。

安装(Installation)

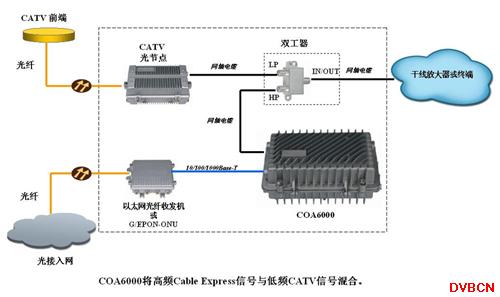

COA6000系列产品一般布置在CATV光结点位置，通过10/100/1000Base-T接口与光传输设备相连，通过双工器将高频数据信号与低频CATV信号混合到同一根同轴电缆中，无需重新布线，安装调试非常方便。根据每一个光结点所带用户数及每个用户所需要的带宽可布置一台或多台该设备。

兼容性（Compatibility）

COA6000设备的射频工作频段选在800～1500MHz的高频段，可以与CATV，DVB-C，DOCSIS等现有技术并存，最大限度保护用户的现有投资。

服务质量（QOS）

COA6000在MAC层采用时分多址/时分双工（TDMA/TDD）技术，并支持IEEE802.1p优先级队列，具备很低的网络时延与抖动，可充分保证多媒体业务的服务质量（QOS）。

管理性（Management）

COA6000系列产品支持HTTPS、SNMP网络管理接口，提供对用户的带宽管理，支持集中式的用户接入管理，支持MAC认证，支持远程软件升级。

灵活性（Flexibility）

COA6000系列产品采用模块[FS:Page]化设计，最多可支持2个射频模块，每个射频模块最大物理传输速率可达270Mbps；可支持60VAC或220VAC供电方式；可支持内置双工器；可支持星型或树型同轴电缆网络拓扑，以应对千差万别的同轴电缆用户分配网络的实际情况，充分保证工程应用上的适应性和灵活性。

可靠性（Reliability）

COA6000系列产品通过采用避免低频噪声干扰的高频段传输、-40ºC ~85ºC温度范围的工业级元器件，能够防水、防尘、防盐雾酸碱腐蚀的坚固的铝合金外壳，完善的两级软件故障恢复机制等一系列措施保证产品的整体可靠性。

安全性（Security）

COA6000系列产品支持对用户数据的硬件DES加密，支持MAC层用户隔离，保护用户数据的私密性。

功能特点（Features）

高带宽，每台设备最多支持两个射频模块，系统容量最大可达540Mbps;
传输上下行对称；
支持10/100/1000Base-T以太网接口;
支持内置双工器；
可承载多种网络协议;
软件可选工作频率及工作模式;
支持RF自动功率调整;
支持用户接入控制;
支持对用户带宽管理;
可对用户数量与工作状态进行监控；
支持MAC层用户隔离;
支持MAC认证(Radius Client);
支持硬件DES加密；
支持QOS；
支持DHCP Server、DHCP Client;
支持基于HTTPS的WEB管理和远程升级;
支持SNMP网络管理接口；
支持硬件和软件看门狗；
可支持60VAC或220VAC供电方式
安装灵活方便；
支持野外工作环境。

3、CTB5000 Cable Express 干线桥接设备

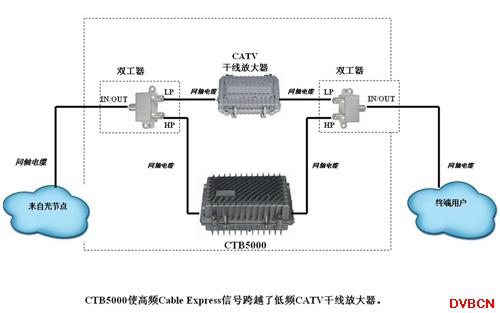

概述 CTB5000系列产品是基于MOCA（MultiMedia Over Coax Alliance）的Cable Express系统中的干线桥接设备，它的主要功能是使800～1500MHz的高频数据信号能够跨越原有CATV HFC网络的中的单向低频干线放大器，从而实现网络传输的双向化。安装 CTB5000系列产品跨接在干线放大器位置，对于上游传来的混合信号先通过双工器进行分离，低频CATV信号进入原有的干线放大器进行放大，高频数据信号进入CTB5000进行解调和再调制，之后再将干线放大器的输出信号与CTB5000的输出信号通过双工器重新进行混合，通过同轴电缆传输到用户。CTB5000对射频信号采用先解调再重新调制的方式，杜绝了噪声积累。兼容性 CTB5000系列产品的射频工作频段选在800～1500MHz的高频段，可以与CATV，DVB-C，DOCSIS等现有技术并存，最大限度保护用户的现有投资。服务质量 CTB5000在MAC层采用时分多址/时分双工（TDMA/TDD）技术，并支持IEEE802.1p优先级队列，具备很低的网络时延与抖动，可充分保证多媒体业务的服务质量（QOS）。管理性 CTB5000系列产品支持HTTPS、SNMP网络管理接口，提供对用户的带宽管理，支持集中式的用户接入管理，支持MAC认证，支持远程软件升级。 灵活性 CTB5000系列产品采用模块化设计，支持2个射频模块，每个射频模块最大物理传输速率可达270Mbps；可支持60VAC或220VAC供电方式；可支持内置双工器；可支持星型或树型同轴电缆网络拓扑；以应对千差万别的同轴电缆用户分配网络的实际情况，充分保证工程应用上的适应性和灵活性。可靠性 CTB5000系列产品通过采用避免低频噪声干扰的高频段传输、-40ºC ~85ºC温度范围的工业级元器件，能够防水、防尘、防盐雾酸碱腐蚀的坚固的铝合金外壳，完善的两级软件故障恢复机制等一系列措施保证产品的整体可靠性。安全性 CTB5000系列产品支持对用户数据的硬件DES加密，支持MAC层用户隔离，保护用户数据的私密性。

功能特点

高带宽，每台设备支持两个射频模块，系统容量可达540Mbps;
&[FS:Page]nbsp; 传输上下行对称；
支持10/100/1000Base-T以太网接口（内部）;
支持内置双工器；
可承载多种网络协议;
软件可选工作频率及工作模式;
支持RF自动功率调整;
支持用户接入控制;
支持对用户带宽管理;
可对用户数量与工作状态进行监控；
支持MAC层用户隔离;
支持MAC认证(Radius Client);
支持硬件DES加密；
支持QOS；
支持DHCP Server、DHCP Client;
支持基于HTTPS的WEB管理和远程升级;
支持SNMP网络管理接口；
支持硬件和软件看门狗；
可支持60VAC或220VAC供电方式
安装灵活方便；
支持野外工作环境。

4、CSA4000 Cable Express 用户终端适配器

概述
CSA4000系列产品是基于MOCA（MultiMedia Over Coax Alliance）的Cable Express系统中的用户终端适配器，是用户端的调制解调设备，其主要功能是将各类用户终端设备（如电脑，机顶盒，IP话机等）接入到Cable Express系统中，继而进入Internet，实现以CATV 同轴电缆为介质的双向宽带接入。

安装

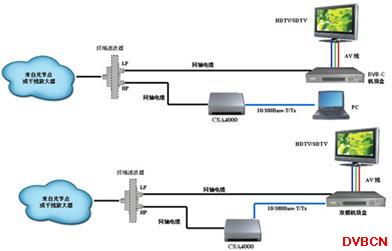

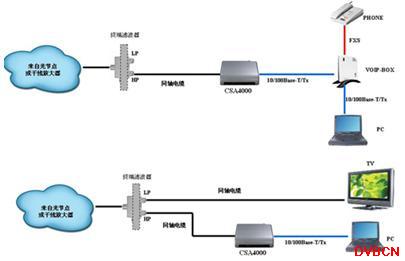

CSA4000装在用户家中，拥有两类接口，一类是同轴电缆接口，用于与COA6000或CTB5000设备连接；另一类是10/100Base-T/Tx以太网接口，用于连接用户终端设备。安装时需先在用户的CATV接口处安装一个高低通滤波器，将高频数据信号与低频CATV信号进行分离。然后将滤波器的高频端口（HP）与CSA4000的同轴电缆接口连接，滤波器的低频端口（LP）与电视机的同轴电缆端子相连。

兼容性

CSA4000系列产品的射频工作频段选在800～1500MHz的高频段，可以与CATV，DVB-C，DOCSIS等现有技术并存，最大限度保护用户的现有投资。

服务质量

CSA4000在MAC层采用时分多址/时分双工（TDMA/TDD）技术，并支持IEEE802.1p优先级队列，具备很低的网络时延与抖动，可充分保证多媒体业务的服务质量（QOS）。

易用性

CSA4000系列产品采用即插即用的设计，无须人为控制，其工作频率和工作状态可自动扫描、自动配置。

安全性

CSA4000系列产品支持对用户数据的硬件DES加密，支持MAC层用户隔离，保护用户数据的私密性。

功能特点

高带宽，容量可达270Mbps;
传输上下行对称；
支持10/100/Base-T/Tx以太网接口,支持MDI/MDIX;
可承载多种网络协议;
无须安装驱动程序，即插即用；
支持工作频率和工作模式的自动扫描、自动配置;
支持RF自动功率调整;
支持MAC层用户隔离;
支持硬件DES加密；
[FS:Page] 支持QOS；
低成本；
安装灵活方便；

特点

• 采用MOCA技术标准。MOCA作为一个国际性的工业联盟组织，其成员包含了多家国际知名的芯片供应商和设备供应商，这从根本上保证了产业链的完整性。随着市场的发展，其技术的延续性、芯片的批量供应、芯片价格的下降、设备厂商的多样性都可以得到有效保障；

• 工程实施方便。由于最大限度的利用现有网络资源，无须重新布线，使得工程安装非常灵活方便；

• 较大的传输容量。由于采用了先进的OFDM＋QAM的调制解调技术和成熟的网络协议，技术上保证了每个通信模块的最大物理传输速率可达270Mbps；

• 对称性。Cable Express是一个上、下行对称的传输系统，在每一个方向上其MAC层的传输速率都超过100Mbps。

• 可靠性。系统采用800～1500MHz的高频段做数据传输，避免了低频噪声的影响，无噪声积累，提高了抗干扰性能和系统可靠性；

• 兼容性。同样由于采用了高频段，使得本系统可兼容CATV，DVB-C,DOCSIS等既有技术，保证网络演进的平滑性，保护用户投资；

• 多媒体业务支持。整个系统为二层网络，可以承载多种网络协议，支持多种业务；

• 服务质量保证。采用TDMA/TDD技术并支持IEEE802.1p，保证较小的传输时延与抖动，提供完全的QOS保证；

• 安全性。系统支持数据的硬件DES加密和用户的MAC层隔离，保证用户数据的安全性；

• 扩展性。采用模块化设计，最多支持4个信道在一根电缆中叠加使用，具有良好的可扩展性；

• 适应性。本系统提供了从光节点到用户及从光节点到放大器再到用户的完整的改造解决方案，适用于树型或星型的同轴电缆网络，可以满足绝大多数网络改造的要求；

• 突出的性能价格比；

• 管理性。配套的网管系统使网络的运营、维护与管理更加容易和方便。

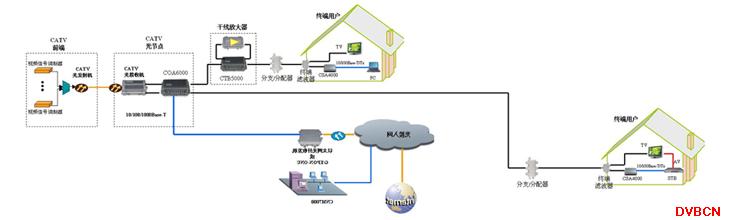

Cable Express方案图
